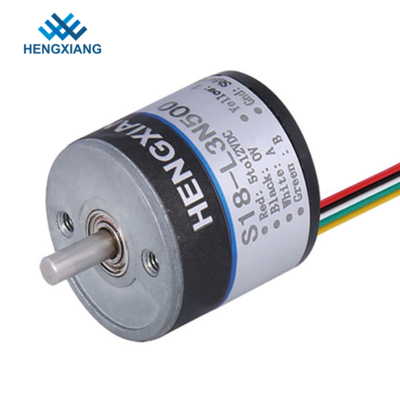

সলিড Shaft 2.5 মিমি ক্ষুদ্র রোটারি এনকোডার, ABZ ফেজ রেজল্যুশন 360 রোটারি এনকোডার
-
লক্ষণীয় করা
ক্ষুদ্র অপটিকাল এনকোডার
,সহজ ঘূর্ণমান এনকোডার
-
বহিঃপৃষ্ঠের ব্যাস18mm
-
ব্লিঙ্ক করা কার্সরের18mm
-
সলিড খাদ ব্যাস2.5 মিমি
-
আউটপুট ফেজফেজ এ, বি, জেড
-
সরবরাহ ভোল্টেজDC5V; DC8-30V
-
আউটলেট টাইপপাশ থেকে বা ফিরে থেকে কেবল
-
আউটপুট মোডকালেক্টর ওপেন সার্কিট আউটপুট (এনপিএন ও পিএনপি)
-
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি100kHz সর্বোচ্চ
-
উৎপত্তি স্থলসাংহাই, চীন
-
পরিচিতিমুলক নামHENGXIANG
-
সাক্ষ্যদানCE,ISO9001
-
মডেল নম্বারS18 ঘূর্ণমান এনকোডার
-
ন্যূনতম চাহিদার পরিমাণপ্রথম 1pcs এনকোডার
-
মূল্যnegotiable
-
প্যাকেজিং বিবরণপ্রতিটি 1 টুকরা এনকোডার ক্যাটন বক্স দ্বারা বস্তাবন্দী ছিল
-
ডেলিভারি সময়1-3 কাজ দিন
-
পরিশোধের শর্তডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
-
যোগানের ক্ষমতাপ্রতি বছর 100K টুকরা
সলিড Shaft 2.5 মিমি ক্ষুদ্র রোটারি এনকোডার, ABZ ফেজ রেজল্যুশন 360 রোটারি এনকোডার
বিষয় মনোযোগ প্রয়োজন
1. পাওয়ার সাপ্লাই ভোল্টেজ চয়ন করা আবশ্যক: DC5V বা DC8-30V
2. যদি আপনি হollow শ্যাফ্ট এনকোডার নির্বাচন করেন তবে পাতার বসন্ত প্লেট মডেল নম্বরটি অবশ্যই চয়ন করতে হবে
3. আপনি আসলে ব্যবহার করেন এমন মোটর স্পিড (RPM) পরামর্শ করুন
4. আপনি যদি অন্য কোন প্রয়োজনীয়তা আছে, বিস্তারিত পরামিতি প্রদান করুন
আমাদের বিক্রয় পয়েন্ট
- দ্রুত প্রতিক্রিয়া একবার গ্রাহকের উদ্ধৃতি প্রশ্নের প্রাপ্তি
- পেশাদার প্রকৌশলী দল, যে কোন সময় আপনার সমস্যার সমাধান
- চালান আগে কঠোরভাবে পরিদর্শন
- বিভিন্ন এনকোডার মডেল নির্বাচন করা হবে
- সংক্ষিপ্ত সীসা সময়
- উচ্চ মানের মান
S18 ক্রমবর্ধমান এনকোডার পরামিতি টেবিল
| তরবার | HENGXIANG |
| বাহিরের আকার | বাহ্যিক ব্যাস: 18 মিমি |
| বেধ: 18 মিমি | |
| সলিড খাদ ব্যাস: ⌀2.5 মিমি | |
| সমাধান | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
| আউটপুট ফেজ | ফেজ এ, বি, জেড |
| সরবরাহ ভোল্টেজ | DC5V; DC8-30V |
| আউটলেট টাইপ | পাশ থেকে কেবল আউট |
| ফিরে থেকে কেবল | |
| আউটপুট মোড | কালেক্টর ওপেন সার্কিট আউটপুট (এনপিএন ও পিএনপি) |
| পরিবেশগত তাপমাত্রা | অপারেটিং তাপমাত্রা: -20 ~ + 80 ° (অ icing) |
| সংগ্রহস্থল তাপমাত্রা: -25 ~ + 85 ° (অ icing) | |
| পরিবেশগত মানবতা | অপারেটিং এবং স্টোরেজ: 35 ~ 85% RH (অ-কনডেন্সিং) |
| শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি | 100kHz সর্বোচ্চ |
| কম্পন (সহ্য) | প্রশস্ততা 0.75 মিমি, 10-50Hz, এক্স / ওয়াই / জি নির্দেশের জন্য 1 ঘন্টা পৃথকভাবে |
| শক (সহ্য) | 49 / এম / এস 2, এক্স, ওয়াই, জি নির্দেশের জন্য তিনবার পৃথক |
| খাদ উপাদান | 304 স্টেইনলেস স্টীল |
| তারের দৈর্ঘ্য | 150mm |
| খোল | অ্যালুমিনিয়াম খাদ |
| প্যাকেজ | শক্ত কাগজ বাক্স |
| নিট ওজন | প্রায় 20 গ্রাম (প্যাকেজ সহ) |
| সাক্ষ্যদান | সিই |
এনকোডার তালিকা
যদি আপনি ইতোমধ্যে এনকোডার মডেলটি নির্বাচন করেছেন তবে আপনি অর্ডার করতে যাচ্ছেন, অনুগ্রহ করে সরাসরি আমাদের ইমেল করুন অথবা সর্বশেষ ক্যাটালগ পেতে এখন অনলাইন পরিষেবাটি যোগাযোগ করুন।
তবে যদি আপনার ডান এনকোডার মডেল নম্বর নির্বাচন করার বিষয়ে এখনও কোন সন্দেহ থাকে তবে আপনি সম্পর্কিত ক্যাটালগ পেতে আমাদের সাথে যোগাযোগ করতে বিনা দ্বিধায়।
প্রস্তুতকরণ তারিখ
পূর্ণ বেতন পরে নমুনা জন্য 3-5 কাজ দিন
পূর্ণ পরিশোধের পরে ভর উৎপাদন জন্য 7-15 দিন
এনকোডার অপারেশন পদ্ধতি
ওডির সর্বাধিক ক্রমবর্ধমান এনকোডারগুলির একটি পুশ-পুল (HTL) বা RS422 (টিটিএল) আউটপুট ড্রাইভার রয়েছে, এইগুলি পুরোনো আউটপুট সার্কিটগুলির মত প্রতিস্থাপিত হয়েছে যেমন ওপেন কালেক্টর এনপিএন, ওপেন কালেক্টর পিএনপি, ভোল্টেজ আউটপুট।
টুটেম মেরু নামে পরিচিত পুশ-পুল (HTL) সার্কিটগুলি একটি সংকেত স্তর সরবরাহ করে যা প্রয়োগ সরবরাহ ভোল্টেজের সাথে সামঞ্জস্যপূর্ণ। সরবরাহের ভোল্টেজ সাধারণত 8 থেকে 30 ভিডিসি পর্যন্ত থাকে।
সঠিক সংযোগের মাধ্যমে আপনি সঠিক খোলা সংগ্রাহক সার্কিটগুলি প্রতিস্থাপনের জন্য একটি বাইরের ডায়োড ব্যবহার করে RS422 (টিটিএল) সার্কিটগুলির বর্তমান সীমাবদ্ধতা সীমাবদ্ধ করার জন্য পুশ পুল ইন্টারফেস ব্যবহার করতে পারেন যা 5 ডি সিগন্যাল স্তরের উপর নির্ভরশীল নয় সরবরাহ ভোল্টেজ। দুটি সরবরাহ ভোল্টেজ রেঞ্জ নির্বাচন করা যেতে পারে: 4.75 থেকে 5.5 ভিডিসি (খোলা সংগ্রাহক আউটপুট ড্রাইভার প্রতিস্থাপনের জন্য ব্যবহার করা যেতে পারে) অথবা 8 থেকে 30 ভিডিসি থেকে ব্যবহার করা যেতে পারে। ডিফারেনশিয়াল সংকেত ব্যবহার করে আউটপুট সম্পূর্ণরূপে RS422 মান মেনে চলে।
ডিফারেনশিয়াল আউটপুট সর্বোচ্চ ফ্রিকোয়েন্সি প্রতিক্রিয়া ক্ষমতা এবং সেরা শব্দ অনাক্রম্যতা আছে। এই রিসিভার এছাড়াও একটি ডিফারেনশিয়াল হওয়া উচিত তা নিশ্চিত করার জন্য।
পুরানো আউটপুট ড্রাইভার প্রতিস্থাপন
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
