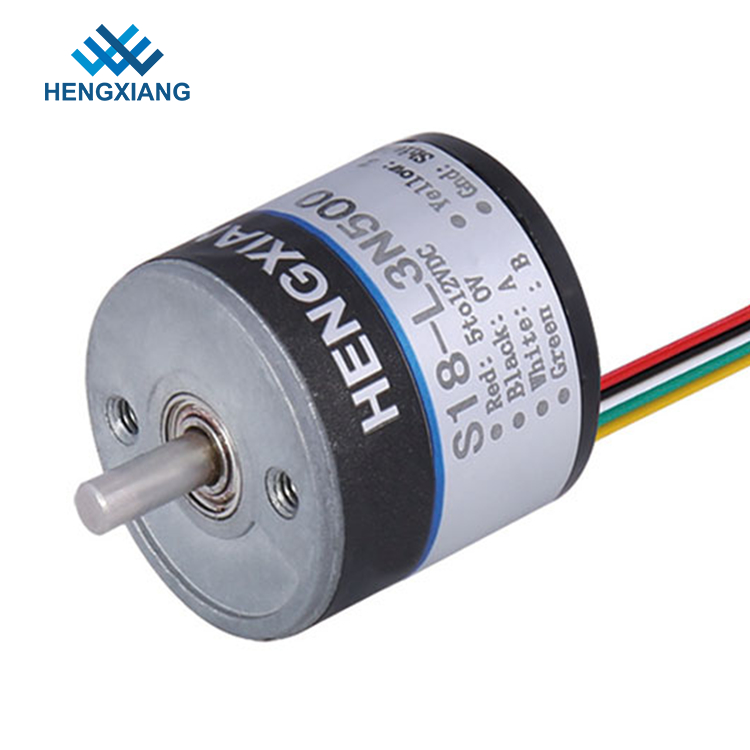

S18 মিনি এনকোডার এর পণ্য বেসিস তথ্য
এনকোডার শরীরের পুরুত্ব 18 মিমি
ডি আকৃতি সঙ্গে কঠিন শাফা ব্যাস 2.5mm ,.
খাদ দৈর্ঘ্য 7 মিমি
ইনস্টলেশন ব্যাস আকার 12 মিমি
পাওয়ার সাপ্লাই ভোল্টেজ 5V বা 8-30V
সার্কিট আউটপুট সংকেত: এনপিএন ও পিএনপি
বেসিক সেন্সিং: ছবির
পালস প্রতি পালা: 250ppr-1600ppr
সর্বোচ্চ মোটর গতি 5000rpm
সুরক্ষা স্তর গ্রেড আইপি 50
রিবন তারের আউটলেট
বিস্তারিত বিশেষ উল্লেখ
তরবার | HENGXIANG |
বাহিরের আকার | বাহ্যিক ব্যাস: 18 মিমি |
বেধ: 18 মিমি | |
সলিড খাদ ব্যাস: ⌀2.5 মিমি | |
সমাধান | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512; 720; 800; 1000; 1024; 1440; 1600 |
আউটপুট ফেজ | ফেজ এ, বি, জেড |
সরবরাহ ভোল্টেজ | DC5V; DC8-30V |
আউটলেট টাইপ | পাশ থেকে কেবল আউট |
ফিরে থেকে কেবল | |
আউটপুট মোড | কালেক্টর ওপেন সার্কিট আউটপুট (এনপিএন ও পিএনপি) |
পরিবেশগত তাপমাত্রা | অপারেটিং তাপমাত্রা: -20 ~ + 80 ° (অ icing) |
সংগ্রহস্থল তাপমাত্রা: -25 ~ + 85 ° (অ icing) | |
পরিবেশগত মানবতা | অপারেটিং এবং স্টোরেজ: 35 ~ 85% RH (অ-কনডেন্সিং) |
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি | 100kHz সর্বোচ্চ |
শীর্ষ রেভ | 5000rpm |
সুরক্ষা গ্রেড | IP50 |
খরচ বর্তমান | 50mA সর্বোচ্চ |
উত্থান / পতন সময় | 100nsec সর্বোচ্চ |
খাদ লোড | রেডেল: 2 এন; অক্ষরেখার: 2n |
কম্পন (সহ্য) | প্রশস্ততা 0.75 মিমি, 10-50Hz, এক্স / ওয়াই / জি নির্দেশের জন্য 1 ঘন্টা পৃথকভাবে |
শক (সহ্য) | 49 / এম / এস 2, এক্স, ওয়াই, জি নির্দেশের জন্য তিনবার পৃথক |
খাদ উপাদান | 304 স্টেইনলেস স্টীল |
তারের দৈর্ঘ্য | 150mm |
এনকোডার এর নীতি
যান্ত্রিক ডিগ্রী ডিগ্রি শাফ্ট প্রকৃত ঘূর্ণন। বৈদ্যুতিক ডিগ্রী বৈদ্যুতিক সংকেত জন্য ব্যবহার করা হয়। একটি বিকল্প ভোল্টেজ / বর্তমান চক্র পূরণের জন্য প্রয়োজনীয় সময় 360 বৈদ্যুতিক ডিগ্রী (এল °) হিসাবে সংজ্ঞায়িত করা হয়। ক্রমবর্ধমান এনকোডারগুলির জন্য, একটি চক্র একটি সম্পূর্ণ পালস সমান। প্রদত্ত পিপিআর দিয়ে বৈদ্যুতিক ডিগ্রীকে কোন ক্রমবর্ধমান এনকোডারের জন্য যান্ত্রিক ডিগ্রিতে রূপান্তর করা যেতে পারে।
প্রতিটি 90 এল ° ক্রমবর্ধমান এনকোডারটি "এ" বা "বি" আউটপুটের উপর ক্রমবর্ধমান বা পতনশীল প্রান্ত আউটপুট করে যা গণনা হিসাবে ব্যাখ্যা করা যেতে পারে। যদি একটি এনকোডার 1000 পিপিআর আউটপুট হয়, একটি পাল্টা 4000 গণনা ব্যাখ্যা করতে পারে (4 প্রতিটি পালস গণনা করে)।
প্যাকেজ
প্রতিটি একক এনকোডার বুদ্বুদ রক্ষা সঙ্গে একটি একক নিরাপদ শক্ত কাগজ মধ্যে বস্তাবন্দী হয়।
তারপর সমস্ত এনকোডার চালান প্রস্তুত একটি বড় শক্ত কাগজ মধ্যে করা হবে।
আমাদের কারখানা সম্পর্কে
আদেশ করার আগে এনকোডার বা আমাদের কারখানা সম্পর্কে প্রশ্ন
প্রশ্নঃ আপনার কারখানা কোথায়?
উত্তর: আমাদের কারখানা সাংহাই শহরের উপর অবস্থিত।
প্রশ্নঃ আমি কি তোমার কারখানার একটি দর্শন দিতে পারি?
উত্তরঃ হ্যাঁ, আপনি যদি সুবিধাজনক হন তবে আমাদের যে কোন সময় আমাদের কারখানা পরিদর্শন করতে আপনাকে স্বাগত জানাই।
প্রশ্ন: আপনার প্রসবের সময় কতক্ষণ?
উত্তর: সাধারণত নমুনার জন্য 3 কার্যদিবস, ভর উৎপাদন জন্য 7-15 দিন,
উত্পাদন তারিখ আদেশ পরিমাণ অনুযায়ী।
প্রশ্ন: আপনার এনকোডার পণ্যগুলির সর্বোচ্চ রেজোলিউশন কী?
উত্তর: সর্বোচ্চ রেজোলিউশন 80000 পিপিআর, আপনি আরও তথ্যের জন্য আমাদের ইমেল করতে পারেন।
প্রশ্ন: আপনার এনকোডার কাস্টমাইজ করা যাবে?
উত্তর: হ্যাঁ, আমাদের এনকোডার আপনার প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজড করা যেতে পারে,
প্রশ্ন: আপনি চালান আগে আপনার এনকোডার পণ্য পরীক্ষা করেন?
উত্তরঃ হ্যাঁ, আমরা 100% পরীক্ষা করে শিপিংয়ের আগে প্রতিটি টুকরা পরীক্ষা করে দেখি যাতে এটি আপনার ডিভাইসে ভালভাবে কাজ করে।
