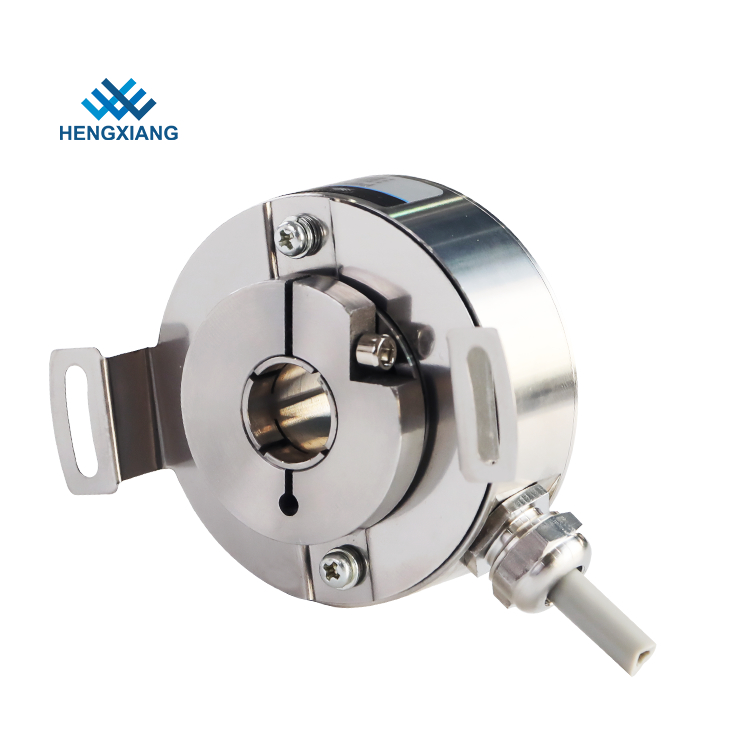

স্টেইনলেস স্টিল এনকোডার 1024 Ppr IP67 Servo মোটর ঠালা খাদ বৃদ্ধি এনকোডার
-
লক্ষণীয় করা
IP67 Hollow Shaft Incremental Encoders
,50mm 1024 ppr Encoders
,servo motor 1024 ppr Encoders
-
এনকোডার টাইপবর্ধক প্রকার
-
বহিঃপৃষ্ঠের ব্যাস50mm
-
বেধ27mm
-
ফাঁকা খাদ ব্যাস10mm; 12mm; 14mm; 15mm (alচ্ছিক)
-
সমাধান1000; 1000; 1024; 1024; 1250; 1250; 2000; 2000;<
-
সরবরাহ ভোল্টেজDC5V; ডিসি 5 ভি; DC8-30V DC8-30V
-
বর্তমান ব্যবহার100mA Max; 100mA সর্বোচ্চ; 120mA Max 120mA সর্বোচ্চ
-
শীর্ষ প্রতিক্রিয়া frenquency100kHZ; 100kHZ; 500kHZ; 500kHZ; 600kHZ 600kHZ
-
GNDএনকোডারের সাথে সংযুক্ত নয়
-
সুরক্ষাIP67
-
উৎপত্তি স্থলসাংহাই, চীন
-
পরিচিতিমুলক নামHENGXIANG
-
সাক্ষ্যদানCE,ISO9001
-
মডেল নম্বারPGK50
-
ন্যূনতম চাহিদার পরিমাণ1pcs
-
মূল্যConsult us
-
প্যাকেজিং বিবরণপ্রতিটি 1 টুকরা সিঙ্গল কার্টন বাক্সে প্যাক করা হয়েছিল
-
ডেলিভারি সময়নমুনা আদেশের জন্য 3-5 কার্যদিবস, ভর আদেশের জন্য 7-15 কার্যদিবস
-
পরিশোধের শর্তএল / সি, ডি / এ, ডি / পি, টি / টি, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
-
যোগানের ক্ষমতাপ্রতি বছর 100 কে টুকরো
স্টেইনলেস স্টিল এনকোডার 1024 Ppr IP67 Servo মোটর ঠালা খাদ বৃদ্ধি এনকোডার
PGK50 স্টেইনলেস স্টিল এনকোডার 1024ppr ক্রমবর্ধমান rotarty এনকোডার সুরক্ষা স্তর IP67 servo মোটর এনকোডার
| আইটেম | মৌলিক পরামিতি |
| ব্র্যান্ড | হেনজিয়াং |
| এনকোডার টাইপ | বর্ধিত প্রকার |
| বহিঃপৃষ্ঠের ব্যাস | 50 মিমি |
| পুরুত্ব | 27 মিমি |
| ফাঁকা খাদ টাইপ | খাদ দ্বারা |
| ফাঁকা খাদ ব্যাস | 10mm; 12mm; 14mm; 15mm (alচ্ছিক) |
| রেজোলিউশন | 1000;1024;1250;2000;2048;2500;4096;5000;10000 |
| আউটপুট পর্ব | 1 = এ+বি;2 = A+B;3 = A+B+Z;4 = A+A-+B+B-;6 = A+A-+B+B-+Z+Z-;12 = A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W- |
| সরবরাহ ভোল্টেজ | DC5V;DC8-30V |
| আউটলেট টাইপ | রেডিয়াল ক্যাবল |
| আউটপুট মোড | F = Push-pull;C = TTL (DC5V) |
| E = HTL (DC8-30V) | |
| খরচ বর্তমান | 100mA সর্বোচ্চ;120mA সর্বোচ্চ |
| শীর্ষ প্রতিক্রিয়া frenquency | 100kHZ;500kHZ;600kHZ |
| GND | এনকোডারের সাথে সংযুক্ত নয় |
| শুরু টর্ক | 9.8 × 10-3 Nm এর চেয়ে কম |
| জড় মুহূর্ত | 6.5 × 10-6 kg.m2 এর কম |
| পরিবেশগত তাপমাত্রা | অপারেটিং: -40 ~+90 ℃ (পুনরাবৃত্তিযোগ্য ঘূর্ণন তারের: -10);সংগ্রহস্থল: -45 ~+95 |
| পরিবেশগত আর্দ্রতা | অপারেটিং এবং স্টোরেজ: 50 ~ 85%RH (noncondensing) |
| সুরক্ষা | আইপি 67 |
| শেল | মরিচা রোধক স্পাত |
| সার্টিফিকেশন | সিই |
| প্যাকেজ | শক্ত কাগজ বাক্স |
| নিট ওজন | প্রায় 150 গ্রাম |
এনকোডারের নীতি
একটি ক্রমবর্ধমান ঘূর্ণমান এনকোডার প্রতি বিপ্লব একটি নির্দিষ্ট পরিমাণ ডাল আউটপুট করে।এই পিপিআর সংখ্যা যত বেশি হবে, প্রতিটি নাড়ির মধ্যে কোণ তত ছোট হবে।এই PPR নম্বরটি সাধারণ ইনক্রিমেন্টাল এনকোডারের জন্য স্থির করা হয়েছে।প্রোগ্রামযোগ্য ক্রমবর্ধমান এনকোডারগুলি একটি সফ্টওয়্যার পরিবর্তনের মাধ্যমে এই মানটিকে একটি পছন্দসই সংখ্যার সাথে সামঞ্জস্য করতে পারে।
আজ বেশিরভাগ ক্রমবর্ধমান এনকোডারগুলির একটি পুশ-পুল (এইচটিএল) বা আরএস 422 (টিটিএল) আউটপুট ড্রাইভার রয়েছে, এগুলি পুরানো আউটপুট সার্কিটগুলির মতো প্রতিস্থাপন করেছে যেমন ওপেন কালেক্টর এনপিএন, ওপেন কালেক্টর পিএনপি, ভোল্টেজ আউটপুট।
পুশ-পুল (এইচটিএল) সার্কিট, যা টোটেম পোল নামেও পরিচিত, একটি সংকেত স্তর প্রদান করে যা প্রয়োগকৃত ভোল্টেজের সাথে মিলে যায়।সাপ্লাই ভোল্টেজ সাধারণত 8 থেকে 30 ভিডিসি পর্যন্ত।
যথাযথ সংযোগের সাহায্যে আপনি RS422 (TTL) সার্কিটের জন্য বর্তমানের দিকনির্দেশ সীমিত করার জন্য একটি বহিরাগত ডায়োড ব্যবহার করে সত্যিকারের ওপেন কালেক্টর সার্কিট প্রতিস্থাপনের জন্য Push Pull ইন্টারফেস ব্যবহার করতে পারেন যা একটি ধ্রুবক 5 V সংকেত স্তর প্রদান করে যা নির্ভর করে না। সরবরাহ ভোল্টেজদুটি সরবরাহ ভোল্টেজ রেঞ্জ নির্বাচন করা যেতে পারে: 4.75 থেকে 5.5 ভিডিসি (খোলা সংগ্রাহক আউটপুট ড্রাইভার প্রতিস্থাপন করতে ব্যবহার করা যেতে পারে) বা 8 থেকে 30 ভিডিসি পর্যন্ত।ডিফারেনশিয়াল সিগন্যাল ব্যবহার করে আউটপুট পুরোপুরি RS422 স্ট্যান্ডার্ড মেনে চলে।
প্রস্তুতকরণ তারিখ
1. 1-10 নমুনার জন্য: 3-5 কার্যদিবস
2. 20-50 ভর উৎপাদনের জন্য: 7-10 কার্যদিবস
3. 100pcs এর জন্য, উৎপাদন গ্রাহকদের সাথে আলোচনা করা হবে এবং সময়মত জাহাজ করা হবে
পিকর্মসংস্থান পদ:
1. টি/টি, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, পেপ্যাল ইত্যাদি
2. পেমেন্ট পাওয়ার পর 3-5 কার্যদিবস
3. এনকোডার প্রস্তুত হয়ে গেলে পাঠানো হবে
জাহাজে প্রেরিত কাজ
পণ্যগুলি টিএনটি, ফেডেক্স, ইউপিএস, ডিএইচএল, ইএমএস ইত্যাদির মাধ্যমে প্রেরণ করা যেতে পারে।
মালবাহী সংগ্রাহক হলে আপনি আপনার প্রয়োজনীয়তা অনুযায়ী এক্সপ্রেস নির্বাচন করতে পারেন
যদি আপনার কোন কুরিয়ার অ্যাকাউন্ট না থাকে, আমরা আপনার জন্য একটি সস্তা এবং নিরাপত্তা এক্সপ্রেস চেক করে খুঁজে বের করব।
আমাদের কারখানায় বেশিরভাগ কুরিয়ার কোম্পানির সাথে 30% ছাড় রয়েছে, তাই দাম যতটা সম্ভব সস্তা হতে পারে।
অধিক তথ্য
আপনি যদি আমাদের কারখানা বা আমাদের পণ্য সম্পর্কে আরও তথ্য খুঁজছেন, দয়া করে আমাদের সাথে যোগাযোগ করুন অথবা এখনই আমাদের ইমেল করুন, আমরা যত তাড়াতাড়ি সম্ভব আপনাকে উত্তর দেব।
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
