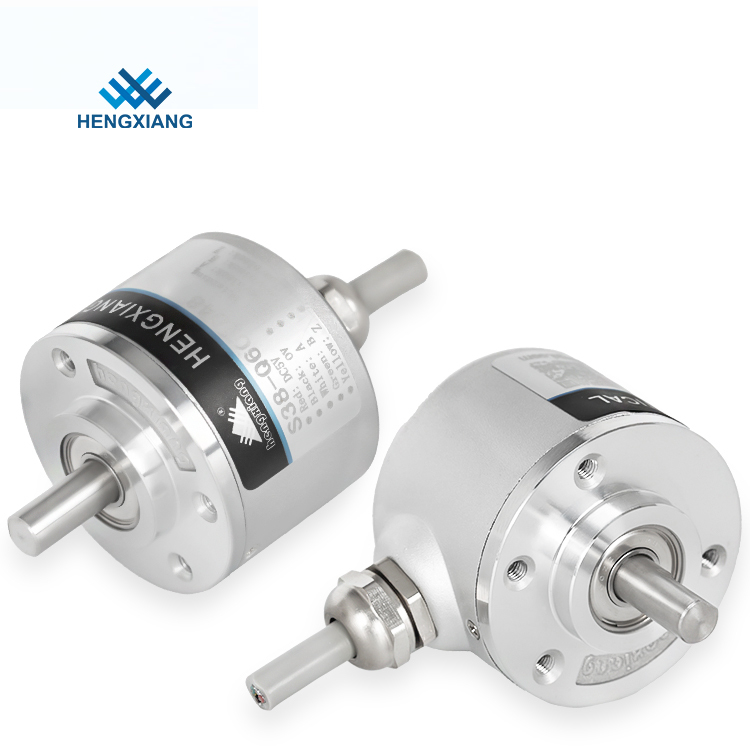

ইনক্রিমেন্টাল অপটিক্যাল রোটারি এনকোডার S38 16384 রেজোলিউশন পুশ-পুল আউটপুট শ্যাফট ব্যাস 6 মিমি
কিছু সম্পর্কিত S38 এনকোডার মডেল নম্বর
S38-T6C16384 DC5V
S38-T3N1024 DC5-30V
S38-T3F360 DC12V
S38-T3V512 DC24V
S38-T6E10000C2 DC8-30V
S38-T6C1200 DC5V
S38-T3N2500C20 DC5-12V
S38-T3V4096 DC12-24V
S38-T3F5000 DC8-12V
S38-T6E800 DC24V
S38-T6C900C3 DC5V
S38-T6C16384 DC4.5V
প্রস্তুতকরণ তারিখ
1. 1-10 নমুনার জন্য: 3-5 কার্যদিবস
2. 20-50 ভর উৎপাদনের জন্য: 7-10 কার্যদিবস
3. 100 পিসির বেশি জন্য, উত্পাদন গ্রাহকদের সাথে আলোচনা করা হবে এবং সময়মত জাহাজ পাঠানো হবে
পণ্যের ভিত্তি স্পেসিফিকেশন
আইটেম | প্যারামটার |
ব্র্যান্ড | হেংজিয়াং |
এনকোডার প্রকার | ইনক্রিমেন্টাল এনকোডার |
বহিঃপৃষ্ঠের ব্যাস | 38 মিমি |
পুরুত্ব | 28 মিমি |
আউটপুট মোড | এনপিএন এবং পিএনপি |
ভোল্টেজ আউটপুট | |
পুশ-পুল আউটপুট | |
পার্থক্য আউটপুট (TTL,HTL,RS422) | |
আউটপুট ফেজ | ফেজ A,B,Z,A-,B-,Z- |
আউটলেট টাইপ | পাশ এবং পিছনে থেকে তারের আউট |
সুরক্ষা গ্রেড | IP50 এবং IP65 |
তারের দৈর্ঘ্য | 1000MM |
প্যাকেজ | শক্ত কাগজ বাক্স |
নেট ওজন | প্রায় 120 গ্রাম (প্যাকেজ সহ) |
সার্টিফিকেশন | সিই/ ISO9001 |
খরচ বর্তমান | 100mA MAX |
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি | 300KHZ |
অনুমোদনযোগ্য লহর | ≤3%rms |
লোড ভোল্টেজ | ≤DC30V |
টর্ক শুরু | 4.4X10-3 Nm এর কম |
অন্তর্বর্তী মুহূর্ত | 1.5x 10-6kg.m2 এর কম |
খাদ লোড | রেডিয়াল 40N;অক্ষীয় 20N |
প্রযুক্তিগত তত্ত্ব
বর্তমানে বেশিরভাগ ক্রমবর্ধমান এনকোডারগুলির একটি পুশ-পুল (HTL) বা RS422 (TTL) আউটপুট ড্রাইভার রয়েছে, এগুলি ওপেন কালেক্টর এনপিএন, ওপেন কালেক্টর পিএনপি, ভোল্টেজ আউটপুটের মতো বেশিরভাগ পুরানো আউটপুট সার্কিটগুলিকে প্রতিস্থাপন করেছে।
পুশ-পুল (এইচটিএল) সার্কিট, যা টোটেম পোল নামেও পরিচিত, একটি সংকেত স্তর প্রদান করে যা প্রয়োগকৃত সরবরাহ ভোল্টেজের সাথে মিলে যায়।সরবরাহ ভোল্টেজ সাধারণত 8 থেকে 30 ভিডিসি পর্যন্ত হয়।
সঠিক সংযোগের সাথে আপনি RS422 (TTL) সার্কিটগুলির জন্য একটি ধ্রুবক 5 V সংকেত স্তর প্রদান করে যা নির্ভর করে না সরবরাহ ভোল্টেজ।দুটি সরবরাহ ভোল্টেজ রেঞ্জ নির্বাচন করা যেতে পারে: 4.75 থেকে 5.5 ভিডিসি (ওপেন কালেক্টর আউটপুট ড্রাইভার প্রতিস্থাপন করতে ব্যবহার করা যেতে পারে) বা 8 থেকে 30 ভিডিসি পর্যন্ত।ডিফারেনশিয়াল সিগন্যাল ব্যবহার করে আউটপুট সম্পূর্ণরূপে RS422 মান মেনে চলে।
ডিফারেনশিয়াল আউটপুটগুলির সর্বাধিক ফ্রিকোয়েন্সি প্রতিক্রিয়া ক্ষমতা এবং সর্বোত্তম শব্দ প্রতিরোধ ক্ষমতা রয়েছে।এটি নিশ্চিত করার জন্য রিসিভারটিও একটি ডিফারেনশিয়াল হওয়া উচিত।
পুরানো আউটপুট ড্রাইভারের প্রতিস্থাপন
মনোযোগ প্রয়োজন বিষয়
1. পাওয়ার সাপ্লাই ভোল্টেজ বেছে নিতে হবে: DC5V বা DC8-30V
2. যদি আপনি ফাঁপা শ্যাফ্ট এনকোডার নির্বাচন করেন তাহলে অবশ্যই লিফ স্প্রিং প্লেট মডেল নম্বর বেছে নিতে হবে
3. আপনি আসলে যে মোটর গতি (RPM) ব্যবহার করেন তা অনুগ্রহ করে পরামর্শ দিন
4. আপনার যদি অন্য কোন প্রয়োজনীয়তা থাকে, তাহলে বিস্তারিত পরামিতি প্রদান করুন
জাহাজে প্রেরিত কাজ
1. পণ্য TNT, FedEx, UPS, DHL, EMS, ইত্যাদির মাধ্যমে পাঠানো যেতে পারে।
2. আপনি যদি মালবাহী সংগ্রাহক আপনার প্রয়োজনীয়তা অনুযায়ী এক্সপ্রেস নির্বাচন করতে পারে
3. আপনার যদি কোনো কুরিয়ার অ্যাকাউন্ট না থাকে, তাহলে আমরা আপনার জন্য সবচেয়ে সস্তা এবং নিরাপত্তা এক্সপ্রেস পরীক্ষা করে দেখব।
4. আমাদের কারখানায় বেশিরভাগ কুরিয়ার কোম্পানির সাথে 30% ছাড় রয়েছে, তাই দাম যতটা সম্ভব সস্তা হতে পারে।
প্যাকেজ
প্রতিটি একক এনকোডার সুরক্ষিত বুদবুদ সহ একটি একক নিরাপদ শক্ত কাগজে প্যাক করা হয়।
তারপর চালান প্রস্তুত করার জন্য সমস্ত এনকোডার একটি বড় শক্ত কাগজে রাখা হবে।
