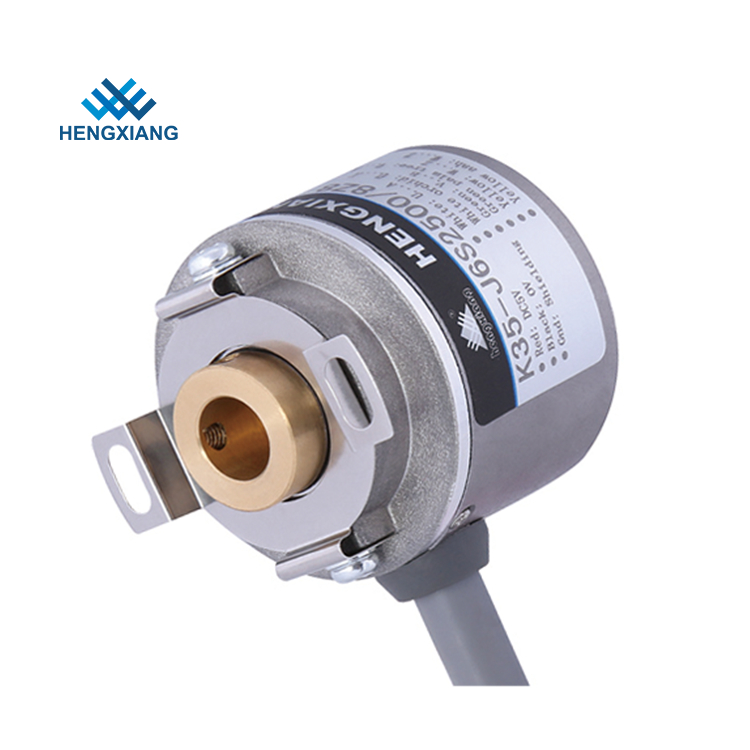

ইনক্রিমেন্টাল সিগন্যাল ERN1123 200001L70-FU প্রতিস্থাপন K35 ফাঁপা শ্যাফ্ট এনকোডার TTL রোটারি এনকোডার ইন্টিগ্রাল বিয়ারিং সহ
কিছু K35 এনকোডার অংশ নম্বর
K35-J12C1000/4
K35-J3V1024
K35-J2F2048
K35-J6C2500
K35-J12C2500/8
K35-J12E2500/6
K35-J4E1200
K35-J3V720
K35-J12C1024/8 DC5V
K35-J3NH1000
K35 সার্ভো মোটর এনকোডারের জন্য স্পেসিফিকেশন
আইটেম | মৌলিক পরামিতি |
ব্র্যান্ড | হেংজিয়াং |
এনকোডার প্রকার | ইনক্রিমেন্টাল এনকোডার |
বহিঃপৃষ্ঠের ব্যাস | 35 মিমি |
পুরুত্ব | 35 মিমি |
ইনস্টলেশন মাত্রা | 40 মিমি (বসন্ত প্লেট 35T40);29 মিমি(35T29) |
ফাঁপা খাদ টাইপ | অন্ধ গর্ত |
ঠালা খাদ ব্যাস | 6 মিমি, 8 মিমি; 10 মিমি |
রেজোলিউশন | 30;36;50;60;100;200;250;256;300;360;400;450;500;512;600;1000;1024;1200;2000;2048;2500;4096;5000 |
1000/4;1000/6;1000/8;1024/4;1024/6;1024/8;2000/4;2000/6;2000/8;2048/4;2048/6;2048/025;2048/8 4;2500/6;2500/8;4096/4;4096/6;4096/8;5000/4;5000/6;5000/8 | |
আউটপুট ফেজ | ফেজ A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
সরবরাহ ভোল্টেজ | DC5V এবং DC8--30V |
নিরোধক শক্তি | AC500V 60s |
অন্তরণ প্রতিরোধের | 10MΩ |
জিএনডি | এনকোডারের সাথে সংযোগ নেই |
মার্ক টু স্পেস অনুপাত | 45% থেকে 55% |
টর্ক শুরু | 5.9x 10-3 Nm এর কম |
অন্তর্বর্তী মুহূর্ত | 1x 10-6kg.m2 এর কম |
খাদ লোড | রেডিয়াল 30N;অক্ষীয় 20N |
শীর্ষ REV | 5000RPM |
জীবন বহন করে | রেটেড লোডে 1.5x109 রেভস (100000hrs 2500RPM) |
পরিবেশগত তাপমাত্রা | অপারেটিং:-20 ~+80°; স্টোরেজ:-25 ~+90° |
পরিবেশগত আর্দ্রতা | অপারেটিং এবং স্টোরেজ: 35-85% RH (ননকন্ডেন্সিং) |
কম্পন (সহ্য) | প্রশস্ততা 0.75 মিমি, 5-55Hz, পৃথকভাবে তিনটি অক্ষের জন্য 2 ঘন্টা |
মোজা (সহ্য) | পৃথকভাবে X,Y,Z দিকনির্দেশের জন্য 490m/s2 ,11 ms তিনবার |
শেল উপাদান | ডাই ঢালাই অ্যালুমিনিয়াম |
সার্টিফিকেশন | সিই |
প্যাকেজ | শক্ত কাগজ বাক্স |
নেট ওজন | প্রায় 100 গ্রাম (প্যাকেজ সহ) |
ওউr সুবিধা
· 18 বছরের বেশি এনকোডার উত্পাদন অভিজ্ঞতা
· 20 বছরেরও বেশি অভিজ্ঞ প্রকৌশলী
· পেশাদার কাজ দল
· উচ্চ মানের মান
· দ্রুত প্রতিক্রিয়া সময়
· ইউটিলিটি মডেল পেটেন্ট সার্টিফিকেট
· নিজস্ব ব্র্যান্ড এবং অনন্য ব্র্যান্ড
· সমস্ত মডেলের জন্য সিই সার্টিফিকেশন
প্রম্পট ডেলিভারি তারিখ
· চালানের আগে 100% সম্পূর্ণ পরিদর্শন
কারখানা এনকোডার উত্পাদন ক্ষমতা
প্রতি মাসে 5000 টুকরা
-------- উত্পাদন লাইন ক্ষমতা
প্রতি বছর 50000 টুকরা
-------- প্রকৃত ইউনিট উত্পাদিত (পূর্ববর্তী বছর)
পরিশোধের শর্ত:
1. T/T, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, পেপ্যাল, ইত্যাদি
2. পেমেন্ট প্রাপ্তির পর 3-5 কার্যদিবস
3. এনকোডার প্রস্তুত একবার পাঠানো হবে
মনোযোগ প্রয়োজন বিষয়
1. পাওয়ার সাপ্লাই ভোল্টেজ বেছে নিতে হবে: DC5V বা DC8-30V
2. আপনি যদি ফাঁপা শ্যাফ্ট এনকোডার নির্বাচন করেন তবে অবশ্যই লিফ স্প্রিং প্লেট মডেল নম্বর বেছে নিতে হবে
3. আপনি আসলে যে মোটর গতি (RPM) ব্যবহার করেন তা অনুগ্রহ করে পরামর্শ দিন
4. আপনার যদি অন্য কোন প্রয়োজনীয়তা থাকে, দয়া করে বিস্তারিত পরামিতি প্রদান করুন
