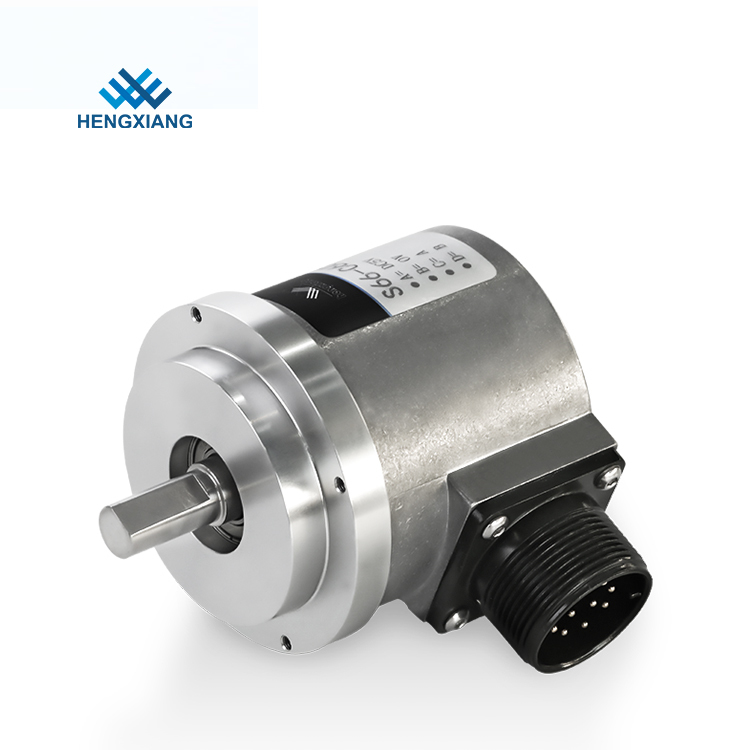

10mm solid Shaft Incremental Raster Encoder High Pulse 23040ppr S66

10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66

  • বিশেষভাবে তুলে ধরা

    সলিড শ্যাফট হাই পালস এনকোডার

    ,

    10 মিমি সলিড শ্যাফট হাই পালস এনকোডার

    ,

    হাই পালস ইনক্রিমেন্টাল শ্যাফট এনকোডার

  • Brand
    HENGXIANG
  • Encoder type
    Incremental encoder
  • External diameter
    66mm
  • Installation dimension
    diameter 62mm
  • Solid Shaft diameter
    10mm(D shape)
  • Resolution
    9-23040 ppr
  • Output phase
    Phase A+,B+,Z+ ,A- B- Z-
  • Outlettype
    radial cable/socket
  • Output mode
    Collector open circuit output/Voltage/Push-pull/Long line drive (DC5V)/Long line drive (DC8-30V)
  • Protection grade
    IP50 ; IP65
  • Cable length
    1000mm(cable with shielding)
  • Net weight
    About 370g (with package)
  • উৎপত্তি স্থল
    সাংহাই, চীন
  • পরিচিতিমুলক নাম
    HENGXIANG
  • সাক্ষ্যদান
    CE,ISO9001
  • মডেল নম্বার
    S66
  • ন্যূনতম চাহিদার পরিমাণ
    অর্ডার শুরু করতে 1pcs এনকোডার
  • মূল্য
    negotiable
  • প্যাকেজিং বিবরণ
    প্রতিটি 1 টুকরা একক শক্ত কাগজ বাক্সে প্যাক করা হয়েছিল
  • ডেলিভারি সময়
    নমুনা অর্ডারের জন্য 3-5 কার্যদিবস, ভর অর্ডারের জন্য 7-15 কার্যদিবস
  • পরিশোধের শর্ত
    D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, মাস্টার কার্ড, পেপ্যাল ​​ইত্যাদি
  • যোগানের ক্ষমতা
    প্রতি বছর 100K টুকরা

10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66

রাস্টার এনকোডার ইনক্রিমেন্টাল এনকোডার সলিড শ্যাফট 10mm 23040ppr S66 হাই পালস এনকোডার



ওভারভিউ
তাৎক্ষণিক বিবরণ
মডেল নম্বার:
S66 এনকোডার
প্রকার:
ইনক্রিমেন্টাল এনকোডার
উৎপত্তি স্থল:
সাংহাই, চীন
পরিচিতিমুলক নাম:
হেংজিয়াং
ব্যবহার:
অপশন সেন্সর
তত্ত্ব:
অপশন সেন্সর
আউটপুট:
বর্গ তরঙ্গ
বর্ণনা:
S66 এনকোডার
ব্যাংক:
হেংজিয়াং
বহিঃপৃষ্ঠের ব্যাস:
66 মিমি
বেধ:
58 মিমি
খাদের ব্যাস:
10 মিমি
রেজোলিউশন:
23040ppr পর্যন্ত
আউটপুট পর্যায়:
A+ A- B+ B-Z+ Z-
আউটপুট প্রকার:
NPN;ভোল্টেজ;পুশ-টান;TTL;HTL
তারের দৈর্ঘ্য:
1000 মিমি
সুরক্ষা:
IP50; IP65
ওজন:
370 গ্রাম

যোগানের ক্ষমতা
যোগানের ক্ষমতা
প্রতি বছর 100000 পিস/পিস
প্যাকেজিং এবং ডেলিভারি
প্যাকেজিং বিবরণ
জন্য শক্ত কাগজ বাক্স
বন্দর
সাংহাই
10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66 0

কেন হেংজিয়াং বেছে নেবেন?.
* দ্রুত প্রতিক্রিয়া একবার গ্রাহকের উদ্ধৃতি প্রশ্ন প্রাপ্ত
* পেশাদার প্রকৌশলী দল, যে কোনো সময় আপনার সমস্যা সমাধানের জন্য
* চালানের আগে কঠোরভাবে পরিদর্শন করুন
* বিভিন্ন এনকোডার মডেল নির্বাচন করতে হবে
* স্বল্প সীসা সময়
* উচ্চ মানের মান
10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66 1
10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66 2



মডেল নির্বাচন গাইড
10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66 3



উত্পাদন মাত্রা
10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66 4
10mm সলিড শ্যাফট ইনক্রিমেন্টাল রাস্টার এনকোডার হাই পালস 23040ppr S66 5
পণ্যের প্যারামেন্টার
আইটেম
মৌলিক পরামিতি
ব্র্যান্ড
হেংজিয়াং
এনকোডার প্রকার
ইনক্রিমেন্টাল এনকোডার
বহিঃপৃষ্ঠের ব্যাস
66 মিমি
পুরুত্ব
58 মিমি
খাদ দৈর্ঘ্য
18 মিমি
কঠিন খাদ ব্যাস
8 মিমি (ডি আকৃতি)
রেজোলিউশন
9;20;30;50;60;100;200;250;256;300;360;400;450;500;512;600;720;1000
1000;1024;1200;1250;1440;1800;2000;2048;2500;2880;3000;
3600;4000;4096;5000;5760;8192;10000;11520;16384;20000;23040
আউটপুট ফেজ
ফেজ A+,B+,Z+,A- B- Z-
সরবরাহ ভোল্টেজ
DC5V;DC8~30V
আউটলেটটাইপ
রেডিয়াল তারের
রেডিয়াল সকেট
আউটপুট মোড
কালেক্টর ওপেন সার্কিট আউটপুট
ভোল্টেজ আউটপুট
পুশ-পুল আউটপুট
TTL(DC5V)

HTL(DC8-30V)



সুরক্ষা গ্রেড
IP50;IP65
তারের দৈর্ঘ্য
1M (তারের দৈর্ঘ্য যথাযথভাবে যোগ করা যেতে পারে
প্রয়োজন, তবে এটি পৃথকভাবে অর্থপ্রদান প্রয়োজন)
খরচ বর্তমান
100mA MAX
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি
300KHZ
অনুমোদনযোগ্য লহর
≤3%rms
লোড ভোল্টেজ
≤DC30V
নিরোধক শক্তি
AC500V 60s
অন্তরণ প্রতিরোধের
10MΩ
জিএনডি
এনকোডারের সাথে সংযোগ নেই
মার্ক টু স্পেস অনুপাত
45% থেকে 55%
টর্ক শুরু
5x 10-3 Nm এর কম
অন্তর্বর্তী মুহূর্ত
3x 10-6kg.m2 এর কম
খাদ লোড
রেডিয়াল 30N;অক্ষীয় 20N
শীর্ষ REV
≤5000rpm ;IP65≤3000r rpm
জীবন বহন করে
রেটেড লোডে 1.5✖️10⁹ রেভস (2500RPM এ 100000ঘন্টা)
পরিবেশগত তাপমাত্রা
অপারেটিং:-20 ~+80°; স্টোরেজ:-25 ~+85°
পরিবেশগত আর্দ্রতা
অপারেটিং এবং স্টোরেজ: 35-85% RH (ননকন্ডেন্সিং)
কম্পন (সহ্য)
প্রশস্ততা 0.75mm,5-55Hz, X,Y,Z দিকনির্দেশের জন্য পৃথকভাবে 2 ঘন্টা
মোজা (সহ্য)
পৃথকভাবে X,Y,Z দিকনির্দেশের জন্য 490m/s2 ,11 ms তিনবার
খাদ উপাদান
মরিচা রোধক স্পাত
শেল উপাদান
ডাই ঢালাই অ্যালুমিনিয়াম
তারের দৈর্ঘ্য
1000 মিমি (শিল্ডিং সহ তারের)
সার্টিফিকেশন
সিই
প্যাকেজ
শক্ত কাগজ বাক্স
নেট ওজন
প্রায় 370 গ্রাম (প্যাকেজ সহ)



FAQ

প্রশ্ন 1: আমাদের শক্তি কি?

A1: ※গুণমানের নিশ্চয়তা -- পণ্যগুলি CE-ATC, ISO, QMS, ইত্যাদি তৃতীয় পক্ষের পরীক্ষামূলক প্রতিষ্ঠানের দ্বারা অনুমোদিত সার্টিফিকেশন পাস করেছে৷

※প্রধান প্রযুক্তি -- নতুন উচ্চ নির্ভুলতা সেন্সর R&D প্রযুক্তি এবং পেশাদার ডিজাইন টিমের সাথে, ক্রমাগত কর্মক্ষমতা উন্নত করা, 21 বছরের মানের উপর ফোকাস, 3টি উদ্ভাবন পেটেন্ট 17 অ্যাপ্লিকেশন পেটেন্ট।

※ দর্জি তৈরি - পরিপক্ক প্রযুক্তিগত সক্ষমতা এবং সমৃদ্ধ বিকাশের অভিজ্ঞতার সাথে, আমরা বিভিন্ন যান্ত্রিক সরঞ্জামে বিভিন্ন নির্ভুলতার প্রয়োজনের জন্য এনকোডার তৈরি করতে পারি।

※দক্ষ পরিষেবা - বিদ্যমান পরিবেশগত তথ্য সংস্থানগুলির সম্পূর্ণ ব্যবহার করুন একীভূত পরিকল্পনা, একীভূত বৈশিষ্ট্য, একীভূত নির্মাণ, সময় সাশ্রয় এবং দক্ষ।

প্রশ্ন 2: আমরা আপনার জন্য কি করতে পারি?

A2: আমরা আপনাকে লিফট, মোটর, CNC, টেক্সটাইল, রোবট, বায়ু, চিকিৎসা, সমাবেশ লাইন সরঞ্জাম এবং অন্যান্য অটোমেশন প্রযুক্তি শিল্পের ক্ষেত্রে পরিষেবা সরবরাহ করতে পারি।

প্রশ্ন 3: কিভাবে একটি সঠিক এনকোডার মডেল নির্বাচন করবেন?

A3: একটি সঠিক এনকোডার মডেল বিভিন্ন অ্যাপ্লিকেশন এবং পরামিতিগুলির উপর ভিত্তি করে, আপনার যদি কোন প্রশ্ন থাকে তবে আপনি প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করতে পারেন।

প্রশ্ন 4: আপনি কি প্রযুক্তিগত সহায়তা অফার করেন?

A4: হ্যাঁ, আমাদের পেশাদার প্রযুক্তিবিদ রয়েছে যারা আপনার সমস্ত সন্দেহ সমাধান করতে পারে।
