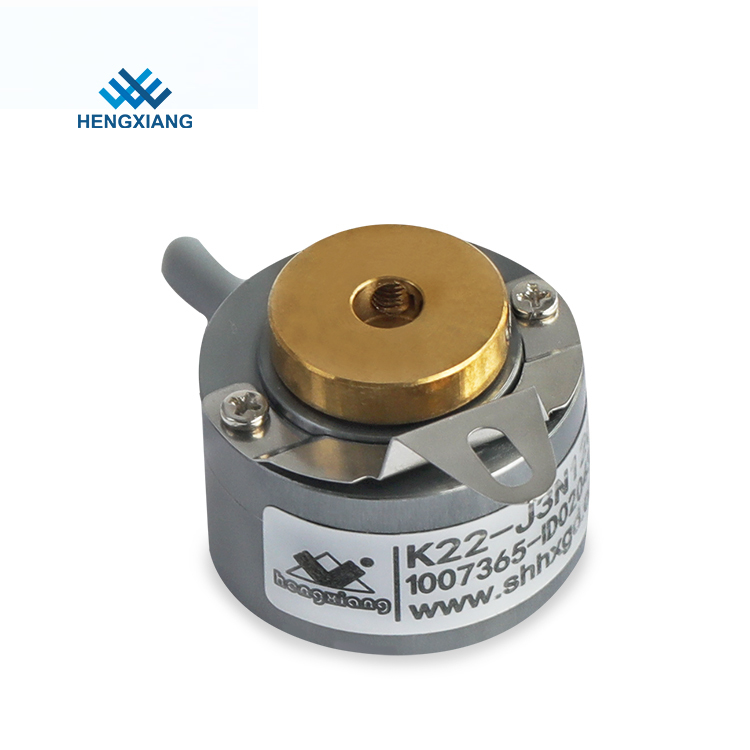

18 মিমিআউটপুট টাইপ NPN 360ppr 8mm শ্যাফ্ট রোটারি কম খরচে
1. বৈশিষ্ট্য: মিনি ইনক্রিমেন্টাল এনকোডার, ফাঁপা খাদ, ইনস্টল করা সহজ
2. অ্যাপ্লিকেশন: সাবমিনিচার মোটর, অটোমেশন নিয়ন্ত্রণের জন্য ছোট যন্ত্র।
3. গুরুত্বপূর্ণ পরামিতি: 18 মিমি বাহ্যিক ডায়া, বেধ 15.3 মিমি, ঠালা/অন্ধ শ্যাফ্ট 2.5 মিমি, রেজোলিউশন সর্বাধিক 1600 পিপিআর, সরবরাহ ভোল্টেজ DC5V;DC8-30V, সুরক্ষা গ্রেড IP50, তারের দৈর্ঘ্য 150mm
আইটেম
|
মৌলিক পরামিতি
|
ব্র্যান্ড
|
হেংজিয়াং
|
এনকোডার প্রকার
|
ইনক্রিমেন্টাল এনকোডার
|
বহিঃপৃষ্ঠের ব্যাস
|
18 মিমি
|
পুরুত্ব
|
15.3 মিমি
|
ইনস্টলেশন মাত্রা
|
R11mm, স্প্রিং প্লেট 18T22
|
ঠালা খাদ ব্যাস
|
2.5 মিমি
|
রেজোলিউশন
|
250;256;360;400;500;512;720;800;1000;1024;1440;1600
|
আউটপুট ফেজ
|
ফেজ A,B,Z
|
সরবরাহ ভোল্টেজ
|
DC5V;DC8-30V
|
আউটলেট টাইপ
|
পাশ থেকে তারের আউট
|
পিছনে থেকে তারের আউট
|
|
আউটপুট মোড
|
কালেক্টর ওপেন সার্কিট আউটপুট (NPN & PNP)
|
সুরক্ষা গ্রেড
|
IP50
|
তারের দৈর্ঘ্য
|
1M (তারের দৈর্ঘ্য যথাযথভাবে যোগ করা যেতে পারে
|
প্রয়োজন, কিন্তু এটি পৃথকভাবে অর্থপ্রদান প্রয়োজন)
|
|
খরচ বর্তমান
|
50mA MAX
|
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি
|
100KHZ
|
উত্থান/পতনের সময়
|
100nsec সর্বোচ্চ
|
টর্ক শুরু
|
5x 10-4 Nm এর কম
|
অন্তর্বর্তী মুহূর্ত
|
0.3x 10-6kg.m2 এর কম
|
খাদ লোড
|
রেডিয়াল 2N;অক্ষীয় 2N
|
শীর্ষ REV
|
3000r rpm
|
পরিবেশগত তাপমাত্রা
|
অপারেটিং:-10 ~+70°; স্টোরেজ:-15 ~+75°
|
পরিবেশগত আর্দ্রতা
|
অপারেটিং এবং স্টোরেজ: 35-85% RH (ননকন্ডেন্সিং)
|
কম্পন (সহ্য)
|
প্রশস্ততা 0.75 মিমি, 10-50Hz, পৃথকভাবে তিনটি অক্ষের জন্য 1 ঘন্টা
|
মোজা (সহ্য)
|
49m/s2, পৃথকভাবে X,Y,Z দিকনির্দেশের জন্য তিনবার
|
খাদ উপাদান
|
মরিচা রোধক স্পাত
|
শেল উপাদান
|
অ্যালুমিনিয়াম খাদ
|
তারের দৈর্ঘ্য
|
150 মিমি
|
সার্টিফিকেশন
|
সিই
|
প্যাকেজ
|
শক্ত কাগজ বাক্স
|
নেট ওজন
|
প্রায় 20 গ্রাম (প্যাকেজ সহ)
|
