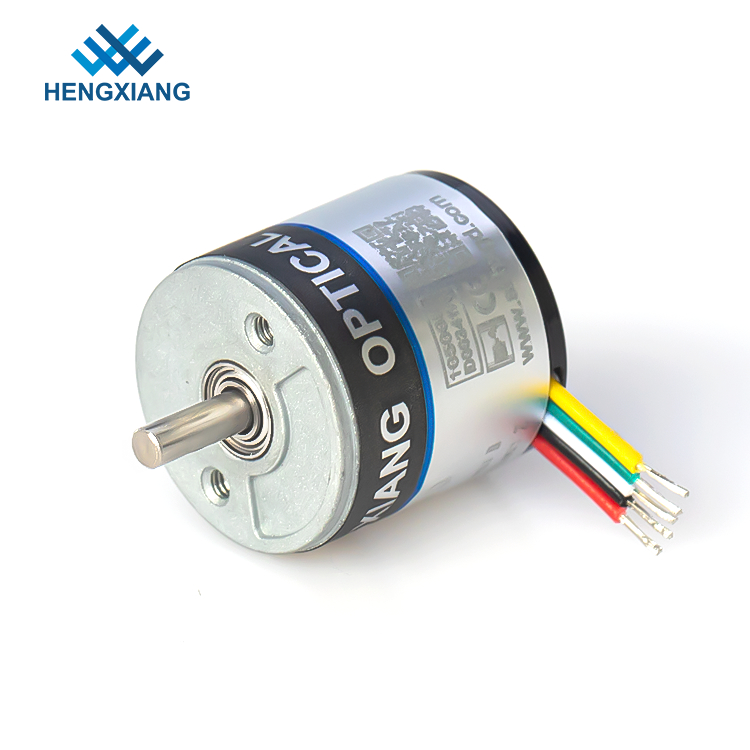

বাইরের ব্যাস 18 মিমি শক্ত শ্যাফ্ট 2.5 মিমি মিনিয়েচার রোটারি এনকোডার এবজেড ফেজ 360 রেজোলিউশন
পণ্যের বর্ণনা
আমাদের বিষয় মনোযোগের প্রয়োজন
1. অবশ্যই পাওয়ার সাপ্লাই ভোল্টেজ চয়ন করতে হবে: DC5V বা DC8-30V V
২. আপনি যদি ফাঁকা শ্যাফ্ট এনকোডারটি নির্বাচন করেন তবে অবশ্যই পাতার স্প্রিং প্লেট মডেল নম্বরটি বেছে নিতে হবে
৩. আপনি যে মোটর গতি (আরপিএম) ব্যবহার করেন তা দয়া করে পরামর্শ দিন
৪. আপনার যদি অন্য কোনও প্রয়োজনীয়তা থাকে তবে দয়া করে বিশদ পরামিতি সরবরাহ করুন
আমাদের বিক্রয় পয়েন্ট
• দ্রুত প্রতিক্রিয়া একবার গ্রাহকের উদ্ধৃতি কোয়েরি পেয়েছে
• পেশাদার প্রকৌশলী দল, যে কোনও সময় আপনার সমস্যার সমাধান করতে
চালানের আগে কঠোর পরিদর্শন
• বিভিন্ন এনকোডার মডেল নির্বাচন করতে হবে
• সংক্ষিপ্ত সীসা সময়
• উচ্চ মানের মান
S18 বর্ধমান এনকোডার প্যারামিটার সারণী
| পণ্যের নাম | বাইরের ব্যাস 18 মিমি শক্ত শ্যাফ্ট 2.5 মিমি মিনিয়েচার রোটারি এনকোডার এবজেড ফেজ 360 রেজোলিউশন |
| ব্র্যান্ড | HENGXIANG |
| বাহিরের আকার | বাহ্যিক ব্যাস: 18 মিমি |
| বেধ: 18 মিমি | |
| সলিড শ্যাফ্ট ব্যাস: .52.5 মিমি | |
| রেজোলিউশন | 36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ； 720 ； 800 ； 1000; 1024 ； 1440; 1600 |
| আউটপুট ফেজ | ফেজ এ, বি, জেড |
| সরবরাহ ভোল্টেজ | ডিসি 5 ভি;DC8-30V |
| আউটলেট প্রকার | পাশ থেকে কেবল বাইরে |
| পিছন থেকে তারের বাইরে | |
| আউটপুট মোড | সংগ্রাহক ওপেন সার্কিট আউটপুট (এনপিএন এবং পিএনপি) |
| পরিবেশগত তাপমাত্রা | অপারেটিং তাপমাত্রা: -20 ~ + 80 ° (নন সিঙ) |
| স্টোরেজ তাপমাত্রা: -25 ~ + 85 ° (নন আইসিং) | |
| পরিবেশগত মানবতা | অপারেটিং এবং স্টোরেজ: 35 ~ 85% আরএইচ (নন-কনডেনসিং) |
| শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি | 100kHz সর্বোচ্চ |
| কম্পন (সহ্য) | প্রশস্ততা 0.75 মিমি, 10-50Hz, পৃথকভাবে এক্স / ওয়াই / জেড দিকের জন্য 1 ঘন্টা |
| শক (সহ্য) | 49 / মি / এস 2, এক্স, ওয়াই, জেড দিকের জন্য পৃথকভাবে তিনবার |
| খাদ উপাদান | 304 স্টেইনলেস স্টিল |
| তারের দৈর্ঘ্য | 150 মিমি |
| শেল | অ্যালুমিনিয়াম খাদ |
| প্যাকেজ | শক্ত কাগজ বাক্স |
| নেট ওজন | প্রায় 20 জি (প্যাকেজ সহ) |
| শংসাপত্র | সিই |
এনকোডার ক্যাটালগ
আপনি ইতিমধ্যে যে এনকোডার মডেলটি অর্ডার করতে যাচ্ছেন তা যদি আপনি ইতিমধ্যে নির্বাচিত করে থাকেন তবে দয়া করে আমাদের সরাসরি ইমেল করুন বা সর্বশেষ ক্যাটালগটি পেতে এখনই অনলাইন সার্ভিসে যোগাযোগ করুন।
তবে আপনার যদি এখনও সঠিক এনকোডার মডেল নম্বরটি বেছে নেওয়ার বিষয়ে সন্দেহ থাকে তবে আপনি আমাদের সাথে যোগাযোগ করতে পারেন নির্দ্বিধায় সম্পর্কিত ক্যাটালগটি পেতে।
এনকোডার অপারেশন পদ্ধতি
ওহে বেশিরভাগ ইনক্রিমেন্টাল এনকোডারগুলিতে পুশ-পুল (এইচটিএল) বা আরএস ৪২২ (টিটিএল) আউটপুট ড্রাইভার রয়েছে, এগুলি ওপেন কালেক্টর এনপিএন, ওপেন কালেক্টর পিএনপি, ভোল্টেজ আউটপুটের মতো বেশিরভাগ পুরানো আউটপুট সার্কিটকে প্রতিস্থাপন করেছে।
টটেম মেরু নামে পরিচিত, পুশ-পুল (এইচটিএল) সার্কিটগুলি একটি সংকেত স্তর সরবরাহ করে যা প্রয়োগিত সরবরাহের ভোল্টেজের সাথে মিলে যায়।সরবরাহ ভোল্টেজ সাধারণত 8 থেকে 30 ভিডিসি পর্যন্ত হয়।
যথাযথ সংযোগের মাধ্যমে আপনি আরএস ৪২২ (টিটিএল) সার্কিটের বর্তমানের দিক সীমাবদ্ধ করার জন্য একটি বাহ্যিক ডায়োড ব্যবহার করে সত্য খোলার সংগ্রাহক সার্কিটগুলি প্রতিস্থাপনের জন্য পুশ পুল ইন্টারফেসটি ব্যবহার করতে পারেন সার্কিটগুলি একটি ধ্রুবক 5 ভি সিগন্যাল স্তর সরবরাহ করে যা নির্ভর করে না সরবরাহ ভোল্টেজদুটি সরবরাহের ভোল্টেজ পরিসীমা নির্বাচন করা যেতে পারে: 4.75 থেকে 5.5 ভিডিসি পর্যন্ত (খোলা সংগ্রাহক আউটপুট ড্রাইভারগুলি প্রতিস্থাপন করতে ব্যবহৃত হতে পারে) বা 8 থেকে 30 ভিডিসি পর্যন্ত।ডিফারেনশিয়াল সিগন্যাল ব্যবহার করে আউটপুট পুরোপুরি আরএস ৪২২ স্ট্যান্ডার্ডকে মেনে চলে।
ডিফারেনশিয়াল আউটপুটগুলির সর্বাধিক ফ্রিকোয়েন্সি প্রতিক্রিয়া ক্ষমতা এবং সর্বোত্তম শব্দ প্রতিরোধ ক্ষমতা রয়েছে।এটি নিশ্চিত করতে রিসিভারটিও একটি ডিফারেন্সিয়াল হওয়া উচিত।
পুরানো আউটপুট ড্রাইভারের প্রতিস্থাপন
প্রস্তুতকরণ তারিখ
সম্পূর্ণ পরিশোধের পরে নমুনার জন্য 3-5 কার্যদিবস
সম্পূর্ণ অর্থ প্রদানের পরে ভর উত্পাদনের জন্য 7-15 দিন
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
