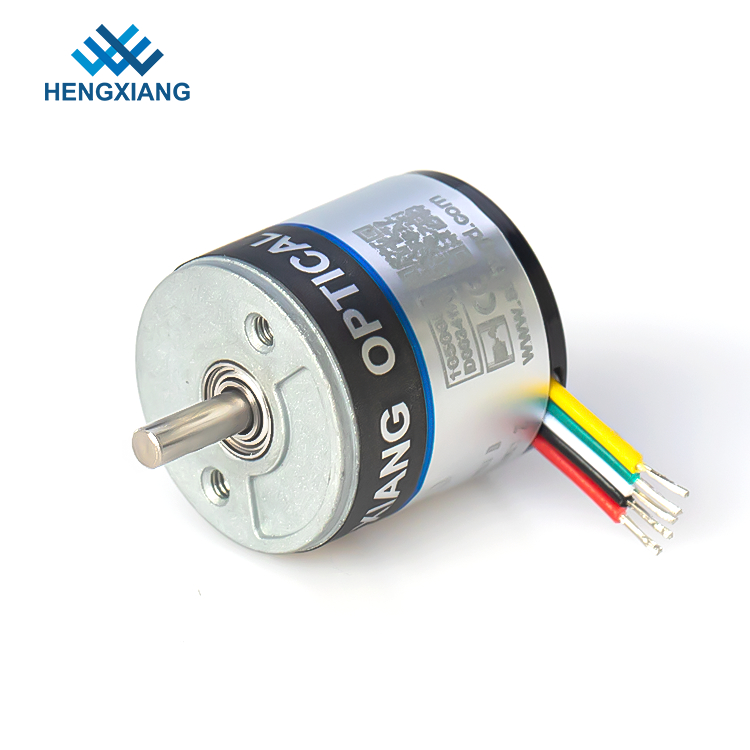

NPN বাইরের ব্যাস 18mm মিনি রোটারি এনকোডার সলিড শ্যাফ্ট 2.5mm 60ppr 3.3Vdc
1, কাজের নীতি:
ফোটোইলেকট্রিক কোড ডিস্কের একটি কেন্দ্রীয় শ্যাফ্ট দ্বারা, যার মধ্যে একটি রিং রয়েছে, গাঢ় শিলালিপি, সেখানে ফটোইলেকট্রিক ট্রান্সমিটিং এবং রিসিভিং ডিভাইস রয়েছে, যাতে A, B, C, D-এ মিলিত সাইন ওয়েভ সিগন্যালের চারটি গ্রুপ পাওয়া যায়, প্রতিটি সাইন ওয়েভ পার্থক্য। 90 ডিগ্রী ফেজ পার্থক্য (360 ডিগ্রীর জন্য একটি পরিধির তরঙ্গের সাথে আপেক্ষিক), C, D সংকেত বিপরীত, A, B দুটি পর্যায়ের উপর চাপানো, সিগন্যালের স্থায়িত্ব বাড়াতে পারে;অন্য প্রতিটি একটি Z-ফেজ পালস আউটপুট শূন্য অবস্থান রেফারেন্স অবস্থান প্রতিনিধিত্ব করে.
যেহেতু A এবং B এর মধ্যে ফেজের পার্থক্য 90 ডিগ্রি, তাই ফেজ A সামনে আছে বা ফেজ B সামনে আছে কিনা তুলনা করে এনকোডারের সামনের দিকে এবং বিপরীত ঘূর্ণনের পার্থক্য করা সম্ভব এবং এনকোডারের শূন্য রেফারেন্স অবস্থান হতে পারে। শূন্য নাড়ি দ্বারা প্রাপ্ত.
1. বৈশিষ্ট্য: মিনি ইনক্রিমেন্টাল এনকোডার, ফাঁপা খাদ, ইনস্টল করা সহজ
2. অ্যাপ্লিকেশন: সাবমিনিচার মোটর, অটোমেশন নিয়ন্ত্রণের জন্য ছোট যন্ত্র।
3. গুরুত্বপূর্ণ পরামিতি: 18 মিমি বাহ্যিক ডায়া, বেধ 15.3 মিমি, ঠালা/অন্ধ শ্যাফ্ট 2.5 মিমি, রেজোলিউশন সর্বাধিক 1600 পিপিআর, সরবরাহ ভোল্টেজ DC5V;DC8-30V, সুরক্ষা গ্রেড IP50, তারের দৈর্ঘ্য 150mm
