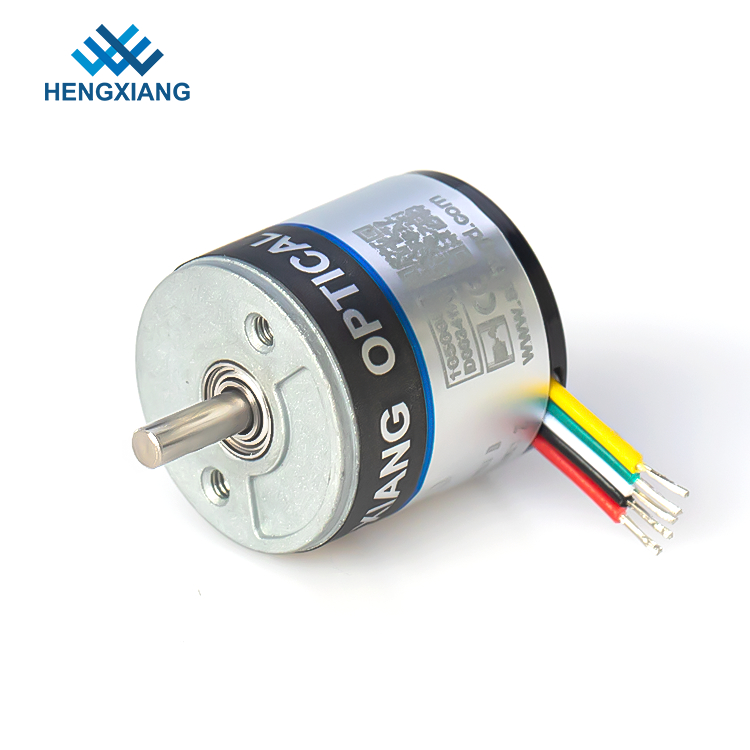

এস 18 ক্ষুদ্র রোটারি এনকোডার এবি ফেজ এনপিএন আউটপুট 1600 সাবমিনিচার মটরের রেজোলিউশন
পণ্যের বর্ণনা
এস 18 মিনি এনকোডারটির পণ্য ভিত্তিক তথ্য
এনকোডার শরীরের পুরুত্ব 18 মিমি
সলিড শ্যাফ্ট ব্যাস 2.5 মিমি, ডি আকারের সাথে
খাদ দৈর্ঘ্য 7 মিমি
ইনস্টলেশন ব্যাস আকার 12 মিমি
পাওয়ার সাপ্লাই ভোল্টেজ 5V বা 8-30V
সার্কিট আউটপুট সিগন্যাল: এনপিএন এবং পিএনপি
সেন্সিং বেসিক: ফোটো ইলেকট্রিক
পালা প্রতি নাড়ি: 250ppr-1600ppr
সর্বোচ্চ মোটর গতি 5000rpm
সুরক্ষা স্তরের গ্রেড আইপি 50
ফিতা তারের আউটলেট
স্পেসিফিকেশন
| পণ্যের নাম |
এস 18 ক্ষুদ্র রোটারি এনকোডার এবি ফেজ এনপিএন আউটপুট 1600 সাবমিনিচার মটরের রেজোলিউশন |
|
ব্র্যান্ড |
HENGXIANG |
| এনকোডার প্রকার | বর্ধিত এনকোডার |
|
বাহিরের আকার |
বাহ্যিক ব্যাস: 18 মিমি বেধ: 18 মিমি সলিড শ্যাফ্ট ব্যাস: .52.5 মিমি |
|
রেজোলিউশন |
36; 50; 60; 100; 200; 250; 256; 360; 400; 500; 512 ； 720 ； 800 ； 1000; 1024 ； 1440; 1600 |
|
আউটপুট ফেজ |
ফেজ এ, বি, জেড |
|
সরবরাহ ভোল্টেজ |
DC5V এবং DC8--30V |
|
আউটলেট প্রকার |
পাশ থেকে কেবল বাইরে পিছন থেকে তারের বাইরে |
|
আউটপুট মোড |
সংগ্রাহক ওপেন সার্কিট আউটপুট (এনপিএন এবং পিএনপি) |
|
পরিবেশগত তাপমাত্রা |
অপারেটিং তাপমাত্রা: -20 ~ + 80 ° (নন আইসিং) স্টোরেজ তাপমাত্রা: -25 ~ + 85 ° (নন আইসিং) |
|
পরিবেশ মানবতা |
অপারেটিং এবং স্টোরেজ: 35 ~ 85% আরএইচ (নন-কনডেনসিং) |
|
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি |
100kHz সর্বোচ্চ |
|
শীর্ষ রেভ |
5000rpm |
|
সুরক্ষা গ্রেড |
আইপি 50 |
|
বর্তমান ব্যবহার |
50 এমএ সর্বোচ্চ |
|
উত্থান / পতনের সময় |
100nsec সর্বোচ্চ |
|
খাদ লোড |
রেডিয়েল: 2 এন;অক্ষ: 2 এন |
|
কম্পন (সহ্য) |
প্রশস্ততা 0.75 মিমি, 10-50Hz, পৃথকভাবে এক্স / ওয়াই / জেড দিকের জন্য 1 ঘন্টা |
|
শক (সহ্য) |
49 / মি / এস 2, এক্স, ওয়াই, জেড দিকের জন্য পৃথকভাবে তিনবার |
|
খাদ উপাদান |
304 স্টেইনলেস স্টিল |
|
তারের দৈর্ঘ্য |
150 মিমি |
| শংসাপত্র | সিই |
এনকোডার মূলসূত্র
মেকানিকাল ডিগ্রি হ'ল ডিগ্রিতে শ্যাফটের আসল আবর্তন।বৈদ্যুতিক সংকেতের জন্য বৈদ্যুতিক ডিগ্রি ব্যবহৃত হয়।একটি বিকল্প ভোল্টেজ / বর্তমান চক্র সম্পূর্ণ করার জন্য প্রয়োজনীয় সময়টিকে 360 বৈদ্যুতিক ডিগ্রী (এল °) হিসাবে সংজ্ঞায়িত করা হয়।ইনক্রিমেন্টাল এনকোডারগুলির জন্য একটি চক্র একটি সম্পূর্ণ পালসের সমান।প্রদত্ত পিপিআর দিয়ে বৈদ্যুতিক ডিগ্রি যেকোন ইনক্রিমেন্টাল এনকোডারের জন্য যান্ত্রিক ডিগ্রিতে রূপান্তর করা যায়।
প্রতি 90 এল ° ইনক্রিমেন্টাল এনকোডারটি "এ" বা "বি" আউটপুটকে একটি গণনা হিসাবে ব্যাখ্যা করা যায় এমন একটি উত্থিত বা পতনের প্রান্তকে আউটপুট দেয়।যদি কোনও এনকোডার 1000 পিপিআর আউটপুট দেয় তবে একটি কাউন্টার 4000 গুন (প্রতিটি নাড়িকে 4 জন গণনা) ব্যাখ্যা করতে পারে।
প্যাকেজ
প্রতিটি একক এনকোর্ডার বুদ্বুদকে সুরক্ষিত করে একটি একক নিরাপদ শক্ত কাগনে প্যাক করা হয়।
তারপরে চালান প্রস্তুত করার জন্য সমস্ত এনকোডারকে একটি বড় কার্টনে রাখা হবে।
আমাদের কারখানা সম্পর্কে
অর্ডার দেওয়ার আগে এনকোডার বা আমাদের কারখানা সম্পর্কে প্রশ্ন
প্রশ্ন: আপনার কারখানা কোথায়?
উত্তর: আমাদের কারখানাটি সাংহাই সিটিতে অবস্থিত।
প্রশ্ন: আমি কি আপনার কারখানায় একটি দর্শন দিতে পারি?
উত্তর: হ্যাঁ, আপনি যদি সুবিধাজনক হন তবে যে কোনও সময় আমাদের কারখানাটি পরিদর্শন করতে স্বাগতম।
প্রশ্ন: আপনার প্রসবের সময় কত দিন?
উত্তর: নমুনার জন্য সাধারণত 3 কার্যদিবস, ভর উত্পাদনের জন্য 7-15 দিন,
উত্পাদনের তারিখ আদেশ পরিমাণ অনুযায়ী হয়।
প্রশ্ন: আপনার এনকোডার পণ্যগুলির সর্বোচ্চ রেজোলিউশন কী?
উত্তর: সর্বোচ্চ রেজোলিউশনটি 80000 পিপিআর, আপনি আরও তথ্যের জন্য আমাদের ইমেল করতে পারেন।
প্রশ্ন: আপনার এনকোডারটি কাস্টমাইজ করা যায়?
উত্তর: হ্যাঁ, আমাদের এনকোডারটি আপনার প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে,
প্রশ্ন: আপনি চালানের আগে আপনার এনকোডার পণ্যটি পরীক্ষা করেন?
উত্তর: হ্যাঁ, আমরা আপনার ডিভাইসে এটি কার্যকরভাবে কাজ করে তা নিশ্চিত করার জন্য শিপিংয়ের আগে প্রতিটি টুকরো পরীক্ষা করে 100% পরীক্ষা করি।
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
