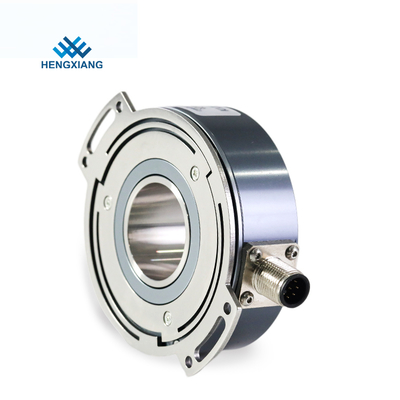

হোল 2500p/R Ip65 ফটোইলেকট্রিক রোটারি ইনক্রিমেন্টাল মেশিন এনকোডারের মাধ্যমে
1. বৈশিষ্ট্য: K77কাস্টমাইজেশন জollow খাদ ইনক্রিমেন্টাল এনকোডার, আরএসোলুtion/ইনস্টলেশন/খাদ কাস্টমাইজ করা যেতে পারে।আরো তথ্যের জন্য বিক্রয় পরামর্শ করুন.
2.আবেদন: মোটর, CNC এবং অন্যান্য শিল্প অটোমেশন ক্ষেত্র।
3. গুরুত্বপূর্ণ প্যারামিটার: পর্যন্ত রেজোলিউশন65536 পিপিআর, উচ্চ সুরক্ষা গ্রেডIP65
|
আইটেম
|
মৌলিক পরামিতি
|
|
এনকোডার প্রকার
|
ইনক্রিমেন্টাল এনকোডার
|
|
ব্র্যান্ড
|
হেংজিয়াং
|
|
বহিঃপৃষ্ঠের ব্যাস
|
77 মিমি
|
|
পুরুত্ব
|
31 মিমি
|
|
ইনস্টলেশন মাত্রা
|
R85mm(স্প্রিং প্লেট 77B85)
|
|
ফাঁপা খাদ টাইপ
|
গর্তের দিকে
|
|
ফাঁপা খাদ ব্যাস
|
25 মিমি, 30 মিমি
|
|
রেজোলিউশন
|
500;512;1000;1024;2000;2048;2500;
|
|
4000;4096;5000;8000;8192;10000পিপিআর
|
|
আউটপুট ফেজ
|
ফেজ A+,B+,Z+,A-,B-,Z-
|
|
সরবরাহ ভোল্টেজ
|
DC5V;DC8-30V
|
|
আউটলেট টাইপ
|
রেডিয়াল সকেট (M12, 8pin পুরুষ সংযোগকারী);রেডিয়াল তারের
|
|
আউটপুট মোড
|
এনপিএন (ওপেন কালেক্টর আউটপুট)
|
|
পুশ-পুল আউটপুট
|
|
লাইন ড্রাইভ (26LS31, DC5V) TTL
|
|
লাইন ড্রাইভ (26C31, DC5V) TTL
|
|
লাইন ড্রাইভ (DC8-30V) HTL
|
|
খরচ বর্তমান
|
100mA MAX
|
|
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি
|
100KHZ
|
|
অনুমোদনযোগ্য লহর
|
≤3%rms
|
|
লোড ভোল্টেজ
|
≤DC30V
|
|
জিএনডি
|
এনকোডারের সাথে সংযোগ নেই
|
|
মার্ক টু স্পেস অনুপাত
|
45% থেকে 55%
|
|
টর্ক শুরু
|
80x 10-3 Nm এর কম
|
|
অন্তর্বর্তী মুহূর্ত
|
100x 10-6kg.m2 এর কম
|
|
খাদ লোড
|
রেডিয়াল 70N;অক্ষীয় 50N
|
|
শীর্ষ REV
|
3000RPM;IP65
|
|
জীবন বহন করে
|
রেটেড লোডে 1.5x109 রেভস (2500RPM এ 100000hrs)
|
|
পরিবেশগত তাপমাত্রা
|
অপারেটিং:-20 ～+85°; স্টোরেজ:-25 ～+90°
|
|
পরিবেশগত আর্দ্রতা
|
অপারেটিং এবং স্টোরেজ: 35-85% RH (ননকন্ডেন্সিং)
|
|
কম্পন (সহ্য)
|
প্রশস্ততা 1.52 মিমি, 5-55Hz, পৃথকভাবে তিনটি অক্ষের জন্য 2 ঘন্টা
|
|
মোজা (সহ্য)
|
পৃথকভাবে X,Y,Z দিকনির্দেশের জন্য 1960m/s2 ,11 ms তিনবার
|
|
খাদ উপাদান
|
মরিচা রোধক স্পাত
|
|
শেল উপাদান
|
দিয়া ঢালাই অ্যালুমিনিয়াম
|
|
তারের দৈর্ঘ্য
|
1000 মিমি
|
|
সুরক্ষা গ্রেড
|
IP65
|
|
তারের দৈর্ঘ্য
|
1M (তারের দৈর্ঘ্য যথাযথভাবে যোগ করা যেতে পারে
|
|
|
প্রয়োজন, কিন্তু এটি পৃথকভাবে অর্থপ্রদান প্রয়োজন)
|
|
সার্টিফিকেশন
|
সিই
|
|
প্যাকেজ
|
শক্ত কাগজ বাক্স
|
|
নেট ওজন
|
প্রায় 500 গ্রাম (প্যাকেজ সহ)
|
