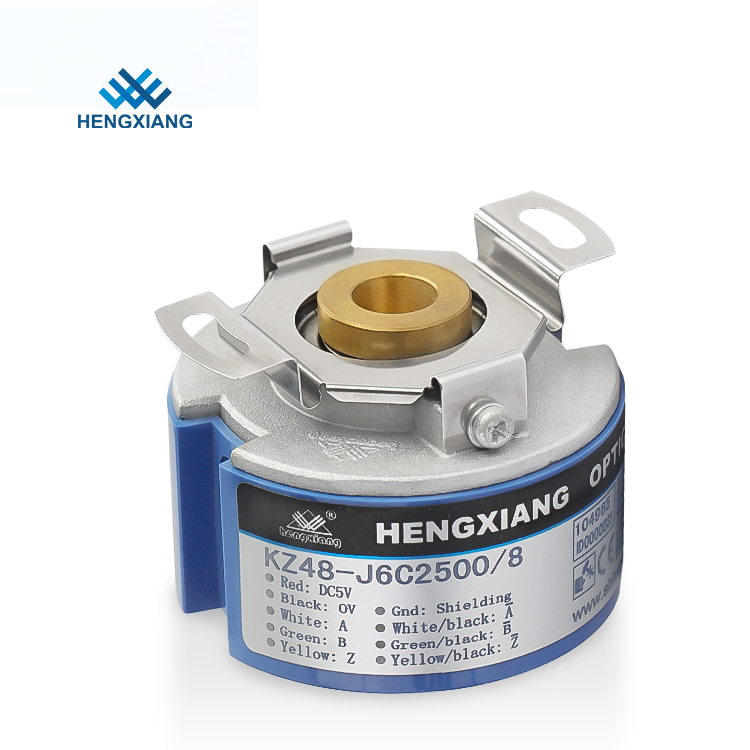

HENGXIANG-K48 Hollow Shaft Incremental Rotary Encoders Series SEB 50-10000P/R

HENGXIANG-K48 হোলো শ্যাফট ইনক্রিমেন্টাল রোটারি এনকোডার সিরিজ SEB 50-10000P/R

  • লক্ষণীয় করা

    হোলো শ্যাফ্ট ইনক্রিমেন্টাল রোটারি এনকোডার

    ,

    এসইবি ইনক্রিমেন্টাল রোটারি এনকোডার

    ,

    48 মিমি হোলো শ্যাফ্ট ইনক্রিমেন্টাল এনকোডার

  • ব্র্যান্ড
    হেংজিয়াং
  • এনকোডার প্রকার
    ইনক্রিমেন্টাল এনকোডার
  • বহিঃপৃষ্ঠের ব্যাস
    48 মিমি
  • পুরুত্ব
    34 মিমি
  • ইনস্টলেশন মাত্রা
    40 মিমি (স্প্রিং প্লেট 48T40)
  • ফাঁপা খাদ টাইপ
    সোজা গর্ত মাধ্যমে
  • ফাঁপা খাদ ব্যাস
    6 মিমি; 8 মিমি; 10 মিমি; 12 মিমি
  • রেজোলিউশন
    50-10000; 1000-10000/4/6/8
  • আউটপুট ফেজ
    ফেজ A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
  • সরবরাহ ভোল্টেজ
    DC5V ; DC5V; DC8--30V DC8--30V
  • আউটলেটটাইপ
    পাশ থেকে তারের আউট
  • আউটপুট মোড
    এনপিএন/পিএনপি/ভোল্টেজ/পুশ-পুল/টিটিএল/এইচটিএল
  • সুরক্ষা গ্রেড
    IP40
  • নেট ওজন
    প্রায় 140 গ্রাম (প্যাকেজ সহ)
  • উৎপত্তি স্থল
    সাংহাই, চীন
  • পরিচিতিমুলক নাম
    HENGXIANG
  • সাক্ষ্যদান
    CE,ISO9001
  • মডেল নম্বার
    K48
  • ন্যূনতম চাহিদার পরিমাণ
    অর্ডার শুরু করতে 1pcs এনকোডার
  • মূল্য
    negotiable
  • প্যাকেজিং বিবরণ
    প্রতিটি 1 টুকরা একক শক্ত কাগজ বাক্সে প্যাক করা হয়েছিল
  • ডেলিভারি সময়
    নমুনা অর্ডারের জন্য 3-5 কার্যদিবস, ভর অর্ডারের জন্য 7-15 কার্যদিবস
  • পরিশোধের শর্ত
    D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, ক্রেডিট কার্ড, মাস্টার কার্ড, পেপ্যাল ​​ইত্যাদি
  • যোগানের ক্ষমতা
    প্রতি বছর 100K টুকরা

HENGXIANG-K48 হোলো শ্যাফট ইনক্রিমেন্টাল রোটারি এনকোডার সিরিজ SEB 50-10000P/R

HENGXIANG-K48 হোলো শ্যাফট ইনক্রিমেন্টাল রোটারি এনকোডার সিরিজ SEB 50-10000P/R


1)।মনোযোগ প্রয়োজন বিষয়
পাওয়ার সাপ্লাই ভোল্টেজ বেছে নিতে হবে: DC5V বা DC8-30V
আপনি যদি ফাঁপা শ্যাফ্ট এনকোডার নির্বাচন করেন তাহলে অবশ্যই লিফ স্প্রিং প্লেট মডেল নম্বর বেছে নিতে হবে
আপনি আসলে যে মোটর গতি (RPM) ব্যবহার করেন তা অনুগ্রহ করে পরামর্শ দিন
আপনার যদি অন্য কোন প্রয়োজনীয়তা থাকে, অনুগ্রহ করে বিস্তারিত পরামিতি প্রদান করুন

HENGXIANG-K48 হোলো শ্যাফট ইনক্রিমেন্টাল রোটারি এনকোডার সিরিজ SEB 50-10000P/R 0


2)।K48 সিরিজের সম্পর্কিত অংশ সংখ্যা
K48-J6E2048Q12
K48-J6C2500Q10
K48-J12E2000/4Q8
K48-J12C2500/8Q6
K48-J6E3600B12
K48-J6C1024B10
K48-J12E1200/6B8
K48-J12C1200/8B6
K48-J12E1000/6Q12
K48-J12C1000/16Q10

3)।স্পেসিফিকেশন বিবরণ

আইটেমমৌলিক পরামিতি
ব্র্যান্ডহেংজিয়াং
এনকোডার প্রকারইনক্রিমেন্টাল এনকোডার
বহিঃপৃষ্ঠের ব্যাস48 মিমি
পুরুত্ব34 মিমি
ইনস্টলেশন মাত্রা40 মিমি (বসন্ত প্লেট 48T40)
ফাঁপা খাদ টাইপসোজা গর্ত মাধ্যমে
ফাঁপা খাদ ব্যাস6 মিমি; 8 মিমি; 10 মিমি; 12 মিমি
রেজোলিউশন50;60;100;200;256;300;360;500;512;600;720;1000;1024;1200;2000;2048;2500;3600;4096;5000;8192;10000
1000/4/6/8;1024/4/6/8;2048/4/6/8;2500/4/6/8;4096/4/6/8;8192/4/6/8;10000/ ৬/৮
আউটপুট ফেজফেজ A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W-
সরবরাহ ভোল্টেজDC5V;DC8--30V
আউটলেটটাইপপাশ থেকে তারের আউট
আউটপুট মোডNPN/PNP (ওপেন কালেক্টর আউটপুট)
ভোল্টেজ আউটপুট
পুশ-পুল আউটপুট
লাইন ড্রাইভ (26LS31) TTL
লাইন ড্রাইভ (DC8-30V) HTL
TTL(DC5V) ফেজ ABZ ফেজ UVW এর পিছনে
সুরক্ষা গ্রেডIP40
তারের দৈর্ঘ্য500 মিমি
খরচ বর্তমান100mA MAX
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি100KHZ
অনুমোদনযোগ্য লহর≤3%rms
লোড ভোল্টেজ≤DC30V
নিরোধক শক্তিAC500V 60s
অন্তরণ প্রতিরোধের10MΩ
জিএনডিএনকোডারের সাথে সংযোগ নেই
মার্ক টু স্পেস অনুপাত45% থেকে 55%
টর্ক শুরু9.8x 10 এর কম-3Nm
অন্তর্বর্তী মুহূর্ত6.5x 10 এর কম-6kg.m2
খাদ লোডরেডিয়াল 50N;অক্ষীয় 30N
শীর্ষ REV5000RPM
জীবন বহন করে1.5x109রেট করা লোডে আয় (100000hrs 2500RPM)
পরিবেশগত তাপমাত্রাঅপারেটিং:-20 ~+85°; স্টোরেজ:-25 ~+90°
পরিবেশগত আর্দ্রতাঅপারেটিং এবং স্টোরেজ: 35-85% RH (ননকন্ডেন্সিং)
কম্পন (সহ্য)প্রশস্ততা 0.75 মিমি, 5-55Hz, পৃথকভাবে তিনটি অক্ষের জন্য 2 ঘন্টা
মোজা (সহ্য)490m/s2X,Y,Z দিকনির্দেশের জন্য পৃথকভাবে 11 ms তিনবার
উপাদানদিয়া ঢালাই অ্যালুমিনিয়াম
সার্টিফিকেশনসিই
প্যাকেজশক্ত কাগজ বাক্স
নেট ওজনপ্রায় 140 গ্রাম (প্যাকেজ সহ)


4)।FAQ

প্রশ্ন 1: আমাদের শক্তি কি?

A1:

※গুণমানের নিশ্চয়তা -- পণ্যগুলি তৃতীয় পক্ষের পরীক্ষা প্রতিষ্ঠানের দ্বারা CE-ATC, ISO, QMS, ইত্যাদির প্রামাণিক সার্টিফিকেশন পাস করেছে৷

※নেতৃস্থানীয় প্রযুক্তি -- নতুন উচ্চ নির্ভুলতা সেন্সর R&D প্রযুক্তি এবং পেশাদার ডিজাইন টিমের সাথে, ক্রমাগত কর্মক্ষমতা উন্নত করা, 21 বছরের মানের উপর ফোকাস, 3টি উদ্ভাবন পেটেন্ট 17 অ্যাপ্লিকেশন পেটেন্ট।

※ দর্জি তৈরি - পরিপক্ক প্রযুক্তিগত সক্ষমতা এবং সমৃদ্ধ উন্নয়ন অভিজ্ঞতার সাথে, আমরা বিভিন্ন যান্ত্রিক সরঞ্জামে বিভিন্ন নির্ভুলতার প্রয়োজনের জন্য এনকোডার তৈরি করতে পারি।

※দক্ষ পরিষেবা - বিদ্যমান পরিবেশগত তথ্য সম্পদের সম্পূর্ণ ব্যবহার করুন একীভূত পরিকল্পনা, একীভূত বৈশিষ্ট্য, একীভূত নির্মাণ, সময় সাশ্রয় এবং দক্ষ।

প্রশ্ন 2: আমরা আপনার জন্য কি করতে পারি?

A2: আমরা আপনাকে লিফট, মোটর, CNC, টেক্সটাইল, রোবট, বায়ু, চিকিৎসা, সমাবেশ লাইন সরঞ্জাম এবং অন্যান্য অটোমেশন প্রযুক্তি শিল্পের ক্ষেত্রে পরিষেবা সরবরাহ করতে পারি।

প্রশ্ন 3: কিভাবে একটি সঠিক এনকোডার মডেল নির্বাচন করবেন?

A3: একটি সঠিক এনকোডার মডেল বিভিন্ন অ্যাপ্লিকেশন এবং পরামিতিগুলির উপর ভিত্তি করে, আপনার যদি কোনও প্রশ্ন থাকে তবে আপনি প্রযুক্তিগত সহায়তার জন্য আমাদের সাথে যোগাযোগ করতে পারেন।

প্রশ্ন 4: আপনি কি প্রযুক্তিগত সহায়তা অফার করেন?

A4: হ্যাঁ, আমাদের পেশাদার প্রযুক্তিবিদ রয়েছে যারা আপনার সমস্ত সন্দেহ সমাধান করতে পারে।


5)।এনকোডারের সিগন্যাল সার্কিট
1. এনপিএন ওপেন কালেক্টর -- এনপিএন ওপেন কালেক্টর (এনপিএন) হল একটি এনপিএন ট্রানজিস্টর সহ একটি আউটপুট সার্কিটের উপর ভিত্তি করে একটি ইন্টারফেস।
একটি খোলা সংগ্রাহক হল একটি NPN ট্রানজিস্টরের সংযোগহীন সংগ্রাহক সংযোগ, যার নির্গমনকারী পৃথিবীর সাথে সংযুক্ত এবং যার সংগ্রাহক আউটপুটের সাথে সংযুক্ত।
2. PNP আউটপুট
PNP আউটপুট একটি PNP ট্রানজিস্টর সহ একটি আউটপুট সার্কিটের উপর ভিত্তি করে একটি ইন্টারফেস।
3. পুশ-পুল আউটপুট (HTL)
উচ্চ ভোল্টেজ ট্রানজিস্টর লজিক 10 এবং 30 V DC পরিসরে একটি ভোল্টেজ সরবরাহের সাথে কাজ করে, যেখানে 24 V DC সবচেয়ে সাধারণ।
"নিম্ন" 0 V এবং 3 V এবং "উচ্চ" VCC এবং VCC - 3.5 V এর মধ্যে একটি আউটপুট হিসাবে সংজ্ঞায়িত করা হয়৷
4. TTL RS-422 আউটপুট
একটি ট্রানজিস্টর-ট্রানজিস্টর লজিক (TTL), লজিক্যাল অবস্থা এবং পরিবর্ধন উভয়ই ট্রানজিস্টর দ্বারা সম্পন্ন হয়, তাই নাম।
TTL আউটপুট একটি নির্দিষ্ট 5 V ভোল্টেজ বা 10 থেকে 32 V এর মধ্যে একটি পরিবর্তনশীল ভোল্টেজ দিয়ে সরবরাহ করা হয়। এর জন্য নিম্ন পরিসরকে ≤ 0.4 V এবং উচ্চ পরিসরকে ≥ 2.4 V হিসাবে সংজ্ঞায়িত করা হয়।
