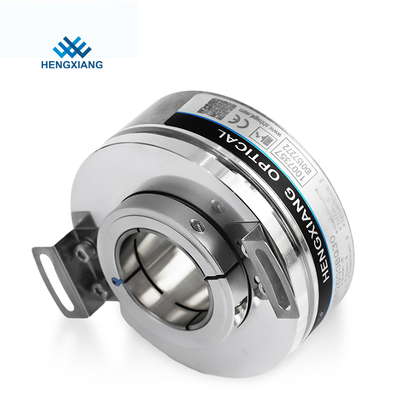

চীন এনকোডার সরবরাহকারী 5000ppr K76 UVW সিগন্যাল পালস 32768 ppr পর্যন্ত
ক্রমবর্ধমান এনকোডার:
বর্ধিত এনকোডার সরাসরি ফটোইলেকট্রিক রূপান্তর নীতি ব্যবহার করে বর্গাকার তরঙ্গ ডাল A, B এবং Z ফেজের তিনটি গ্রুপ আউটপুট করতে;A, B 90 ডিগ্রীর পালস ফেজ পার্থক্যের দুটি গ্রুপ, যাতে ঘূর্ণনের দিকটি সহজেই বিচার করা যায়, এবং জেড ফেজ ওয়ান পালস প্রতি বিপ্লব, রেফারেন্স পয়েন্ট অবস্থানের জন্য ব্যবহৃত হয়।এর সুবিধাগুলি হল সাধারণ নীতি নির্মাণ, গড় যান্ত্রিক জীবন কয়েক হাজার ঘন্টার উপরে হতে পারে, শক্তিশালী হস্তক্ষেপ বিরোধী ক্ষমতা, উচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ-দূরত্বের সংক্রমণের জন্য উপযুক্ত।অসুবিধা হল যে এটি খাদ ঘূর্ণনের পরম অবস্থানের তথ্য আউটপুট করতে পারে না।
K76 এনকোডারের জন্য দ্রুত বিবরণ
এনকোডার টাইপ: ইনক্রিমেন্টাল এনকোডার
ব্র্যান্ড: HENGXIANG
বাহ্যিক ব্যাস: 76.5 মিমি
বেধ: 37 মিমি
সুরক্ষা গ্রেড: IP50
তারের দৈর্ঘ্য: 1000 মিমি
সার্টিফিকেশন: সিই
প্যাকেজ: শক্ত কাগজ বাক্স
ডব্লিউআমাদের বেছে নিন কেন?
HENGXIANG ব্র্যান্ড - বিশ্বস্ত অংশীদার
সিই অনুমোদিত - সুবিধাজনক পণ্যের গুণমান;
দ্রুত ডেলিভারি - শক্তিশালী স্টক পণ্য ক্ষমতা;
কারখানা সরাসরি একটি প্রতিযোগিতামূলক মূল্য প্রদান;
ওয়ান স্টপ সার্ভিস -- আপনার দক্ষ ক্রয় অভিজ্ঞতার জন্য;
OEM ডিজাইন গৃহীত - কাস্টমাইজড ডিজাইন, আপনার নিজস্ব ব্র্যান্ড গৃহীত।
কে76 এনকোডার প্রধান বৈশিষ্ট্য
আইটেম | মৌলিক পরামিতি |
এনকোডার প্রকার | ইনক্রিমেন্টাল এনকোডার |
ব্র্যান্ড | হেংজিয়াং |
ফাঁপা খাদ ব্যাস | 18 মিমি, 20 মিমি, 22 মিমি; 25 মিমি; 28 মিমি; 30 মিমি; |
রেজোলিউশন | 100;200;250;300;360;400;450;500;512;600;720;800;1000;1024;1200;1800;2000;2048;2500;3000;3600;4096;5000; |
7200;8192;10000;14400;16384;28800;32768 | |
1024/4;1024/6;1024/8;2048/4;2048/6;2048/8;2500/4;2500/6;2500/8;4096/4;4096/6;4096/16;5000/6;5000/8;5000/10;5000/12;5000/16; | |
8192/8;8192/10;/8192/16;10000/8;10000/10;10000/16; | |
আউটপুট ফেজ | ফেজ A+,B+,Z+,A-,B-,Z-,U+,V+,W+,U-,V-,W- |
সরবরাহ ভোল্টেজ | DC5V;DC8-30V |
আউটলেট টাইপ | পাশ থেকে তারের আউট |
আউটপুট মোড | NPN/PNP (ওপেন কালেক্টর আউটপুট) |
ভোল্টেজ আউটপুট | |
পুশ-পুল আউটপুট | |
লাইন ড্রাইভ (26LS31) TTL | |
লাইন ড্রাইভ (DC8-30V) HTL | |
খরচ বর্তমান | 100mA MAX |
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি | 300KHZ |
অনুমোদনযোগ্য লহর | ≤3%rms |
লোড ভোল্টেজ | ≤DC30V |
জিএনডি | এনকোডারের সাথে সংযোগ নেই |
মার্ক টু স্পেস অনুপাত | 45% থেকে 55% |
জাহাজে প্রেরিত কাজ
o পণ্যগুলি টিএনটি, ফেডেক্স, ইউপিএস, ডিএইচএল, ইএমএস ইত্যাদির মাধ্যমে পাঠানো যেতে পারে।
o আপনি আপনার প্রয়োজনীয়তা অনুযায়ী এক্সপ্রেস নির্বাচন করতে পারেন যদি মালবাহী সংগ্রাহক
o আপনার কোনো কুরিয়ার অ্যাকাউন্ট না থাকলে, আমরা আপনার জন্য একটি সস্তা এবং নিরাপত্তা এক্সপ্রেস পরীক্ষা করে দেখব।
o আমাদের কারখানায় বেশিরভাগ কুরিয়ার কোম্পানির সাথে 30% ছাড় রয়েছে, তাই দাম যতটা সম্ভব সস্তা হতে পারে।
এনকোডার ইনস্টলেশনের জন্য বিজ্ঞপ্তি
1. ইনস্টলেশনের আগে দয়া করে এনকোডার স্পেসিফিকেশনটি সাবধানে পড়ুন
2. এনকোডার যথার্থ যন্ত্রের অন্তর্গত, তাই আমাদের অভ্যন্তরীণ অংশগুলি রক্ষা করার জন্য শক বা কম্পন এড়ানো উচিত।
3. পাওয়ার সাপ্লাই ভোল্টেজ অবশ্যই নির্দিষ্ট সীমার মধ্যে ধরে রাখতে হবে, নতুবা এনকোডার ধ্বংস হতে পারে।
4. যখন আপনি পাওয়ার শ্যাফ্ট ইন্সটল করেন তখন সমন্বিত প্রয়োজনীয়তাগুলি লক্ষ্য করুন, অনুগ্রহ করে নমনীয় কাপলিং ব্যবহার করুন এবং জোর করে এনকোডার টিপুন না।
5. বিকল্প কারেন্টের ইলেক্ট্রোম্যাগনেটিজম হস্তক্ষেপ এড়াতে এনকোডারের শিল্ডিং তার অবশ্যই সংযুক্ত থাকতে হবে, এনকোডারের তারগুলি পৃথকভাবে লেআউট হওয়া উচিত।
6. ওয়্যারিং ডায়াগ্রাম সংযোগ কঠোরভাবে ক্যাটালগে নির্দিষ্ট রঙ অনুসরণ করা উচিত, নতুবা এনকোডার অভ্যন্তরীণ সার্কিট ধ্বংস হতে পারে
7. কাজ করার সময় শক্তিশালী চৌম্বক ক্ষেত্র, ধুলো, তেল, জল, উচ্চতর (নিম্ন) তাপমাত্রা এবং কস্টিক বা দাহ্য পদার্থ থেকে এনকোডার হওয়া উচিত।
8. এনকোডার তারের সংকেত জোর করে আঁকা বা বাঁকানো যাবে না।
অধিক তথ্য
আপনি যদি আমাদের কারখানা বা আমাদের পণ্য সম্পর্কে আরও তথ্য খুঁজছেন, দয়া করে আমাদের সাথে যোগাযোগ করুন বা এখনই আমাদের ইমেল করুন, আমরা যত তাড়াতাড়ি সম্ভব আপনাকে উত্তর দেব।
