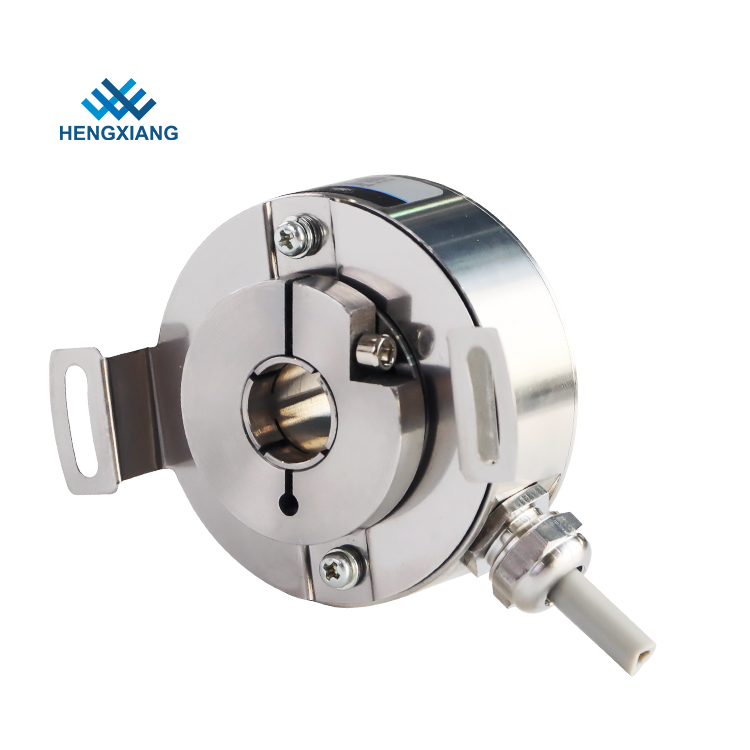

স্টেইনলেস স্টীল ফাঁপা শ্যাফট ইনক্রিমেন্টাল এনকোডার PGK50 Ip67 অটোমেশন কন্ট্রোল

কফাঁপা খাদ এনকোডার, এছাড়াও একটি বলা হয়রোটারি এনকোডার, একটি ইলেক্ট্রো-মেকানিক্যাল ডিভাইস যা একটি শ্যাফট বা এক্সেলের কৌণিক অবস্থান বা গতিকে একটি এনালগ বা ডিজিটাল কোডে রূপান্তর করে।

দুটি প্রধান প্রকার রয়েছে: পরম এবং বর্ধিত (আপেক্ষিক)।

পরম এনকোডারগুলির আউটপুট শ্যাফ্টের বর্তমান অবস্থান নির্দেশ করে, তাদের কোণ ট্রান্সডুসার করে।

ক্রমবর্ধমান এনকোডারগুলির আউটপুট শ্যাফ্টের গতি সম্পর্কে তথ্য সরবরাহ করে, যা সাধারণত গতি, দূরত্ব এবং অবস্থানের মতো তথ্যে অন্যত্র প্রক্রিয়া করা হয়।

সুরক্ষা গ্রেড

IP67

আউটপুট ফেজ

ফেজ ±ABUVW

আবেদন

টেক্সটাইল শিল্প, মোটর, প্যাকেজিং মেশিন, শিল্প লাইন এবং এমনকি নিম্ন তাপমাত্রা শিল্পে।

এনকোডারের সিগন্যাল সার্কিট

1. এনপিএন ওপেন কালেক্টর -- এনপিএন ওপেন কালেক্টর (এনপিএন) হল একটি এনপিএন ট্রানজিস্টর সহ একটি আউটপুট সার্কিটের উপর ভিত্তি করে একটি ইন্টারফেস।

একটি খোলা সংগ্রাহক হল একটি NPN ট্রানজিস্টরের সংযোগহীন সংগ্রাহক সংযোগ, যার নির্গমনকারী পৃথিবীর সাথে সংযুক্ত এবং যার সংগ্রাহক আউটপুটের সাথে সংযুক্ত।

2. PNP আউটপুট

PNP আউটপুট একটি PNP ট্রানজিস্টর সহ একটি আউটপুট সার্কিটের উপর ভিত্তি করে একটি ইন্টারফেস।

3. পুশ-পুল আউটপুট (HTL)

উচ্চ ভোল্টেজ ট্রানজিস্টর লজিক 10 এবং 30 V DC পরিসরে একটি ভোল্টেজ সরবরাহের সাথে কাজ করে, যেখানে 24 V DC সবচেয়ে সাধারণ।

"নিম্ন" 0 V এবং 3 V এবং "উচ্চ" VCC এবং VCC - 3.5 V এর মধ্যে একটি আউটপুট হিসাবে সংজ্ঞায়িত করা হয়৷

4. TTL RS-422 আউটপুট

একটি ট্রানজিস্টর-ট্রানজিস্টর লজিক (TTL), লজিক্যাল অবস্থা এবং পরিবর্ধন উভয়ই ট্রানজিস্টর দ্বারা করা হয়, তাই নাম।

TTL আউটপুট একটি নির্দিষ্ট 5 V ভোল্টেজ বা 10 থেকে 32 V এর মধ্যে একটি পরিবর্তনশীল ভোল্টেজ দিয়ে সরবরাহ করা হয়। এর জন্য নিম্ন পরিসরকে ≤ 0.4 V এবং উচ্চ পরিসরকে ≥ 2.4 V হিসাবে সংজ্ঞায়িত করা হয়।
