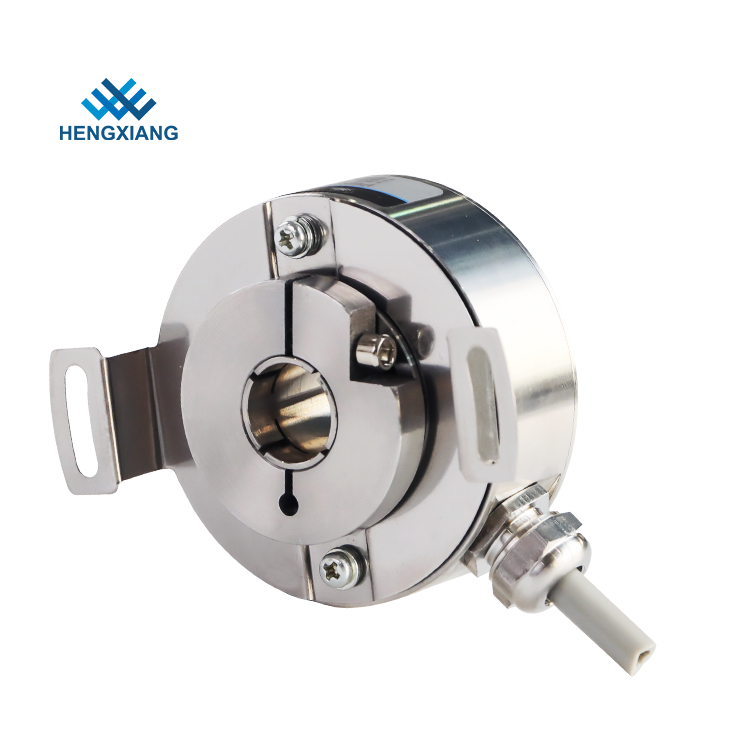

মোটর জন্য IP67 2048 ppr UVW সংকেত উচ্চ নির্ভুল ঠালা শ্যাফ্ট রোটারি এনকোডার
1. বৈশিষ্ট্য:মাধ্যমখাদ ইনক্রিমেন্টাল এনকোডার।
2. আবেদন:এমotor,সিএনসি এবং অন্যান্য শিল্প অটোমেশন।
3. গুরুত্বপূর্ণ পরামিতি: IP67 স্টেইনলেস স্টীলওয়াটার-প্রুফ এবং ডাস্ট-প্রুফ,UVW সংকেতএনকোডার,অত্যন্ত চিকন,মেরুএনকোডার
আইটেম
|
মৌলিক পরামিতি
|
ব্র্যান্ড
|
হেংজিয়াং
|
এনকোডার প্রকার
|
ইনক্রিমেন্টাল টাইপ
|
বহিঃপৃষ্ঠের ব্যাস
|
50 মিমি
|
পুরুত্ব
|
27 মিমি
|
ফাঁপা খাদ টাইপ
|
খাদ মাধ্যমে
|
ফাঁপা খাদ ব্যাস
|
10 মিমি; 12 মিমি; 14 মিমি; 15 মিমি (ঐচ্ছিক)
|
রেজোলিউশন
|
1000;1024;1250;2000;2048;2500;4096;5000;10000
|
আউটপুট ফেজ
|
1=A+B;2=A+B;3=A+B+Z;4=A+A-+B+B-;6=A+A-+B+B-+Z+Z-;12=A+A-+B+B-+Z+Z-+U+U-+V+V-+W+W-
|
সরবরাহ ভোল্টেজ
|
DC5V;DC8-30V
|
আউটলেট টাইপ
|
রেডিয়াল তারের
|
আউটপুট মোড
|
F=পুশ-টান;C=TTL(DC5V)
|
E=HTL(DC8-30V)
|
খরচ বর্তমান
|
100mA সর্বোচ্চ;120mA সর্বোচ্চ
|
শীর্ষ প্রতিক্রিয়া ফ্রিকোয়েন্সি
|
100kHZ;500kHZ;600kHZ
|
জিএনডি
|
এনকোডারের সাথে সংযুক্ত নয়
|
টর্ক শুরু হচ্ছে
|
9.8×10-3 Nm এর কম
|
জড়তা মুহূর্ত
|
6.5×10-6 kg.m2 এর কম
|
পরিবেশগত তাপমাত্রা
|
অপারেটিং: -40~+90℃(পুনরাবৃত্তিযোগ্য উইন্ডিং তার: -10℃);স্টোরেজ: -45~+95℃
|
পরিবেশগত আর্দ্রতা
|
অপারেটিং এবং স্টোরেজ: 50 ~ 85% RH (ননকন্ডেন্সিং)
|
সুরক্ষা
|
IP67
|
শেল
|
মরিচা রোধক স্পাত
|
সার্টিফিকেশন
|
সিই
|
প্যাকেজ
|
শক্ত কাগজ বাক্স
|
নেট ওজন
|
প্রায় 150 গ্রাম
|
